Descrizione generale

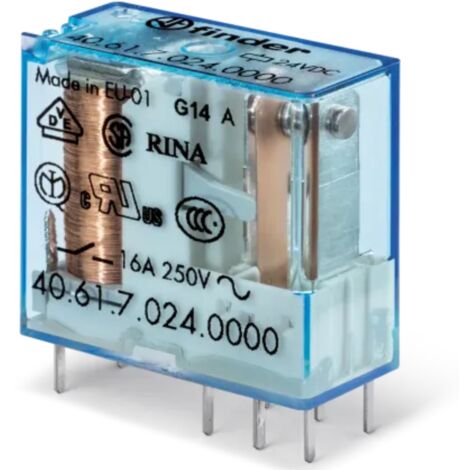

Il relè di potenza Finder 40.61.7.024.0000 è un dispositivo versatile progettato per il montaggio su circuito stampato o su zoccolo della serie 95. Questo relè SPDT (Single Pole Double Throw) è in grado di gestire una corrente nominale di 16 A e una tensione nominale di 24 Vdc, rendendolo ideale per applicazioni di controllo e automazione.Specifiche tecniche
- Configurazione dei contatti: 1 scambio
- Corrente nominale: 16 A
- Corrente istantanea massima: 30 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 4000 VA
- Carico nominale in AC15: 1000 VA
- Portata motore monofase: 0,55 KW
- Carico minimo commutabile: 500 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 24 Vdc
- Potenza nominale: 0,50 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 100 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms / diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40°C ~ +85°C
- Categoria di protezione: RT II - a prova di flussante (Standard)
Compatibilità e accessori
- Zoccoli serie 95 per circuito stampato
- Montaggio su barra 35 mm (EN 60715) con terminali Push-in, a vite o a molla
- Moduli di segnalazione e protezione EMC serie 99
- Moduli temporizzatori tipo 86.30
Installazione
Il relè può essere montato direttamente su circuito stampato o inserito in uno zoccolo della serie 95, garantendo una facile integrazione nei sistemi esistenti.Utilizzo
Questo relè è ideale per applicazioni di controllo industriale, automazione e gestione di carichi elettrici, grazie alla sua robustezza e alle elevate prestazioni.Altre informazioni
Conformità alla prova al filo incandescente secondo EN 60335-1.
