Descrizione generale

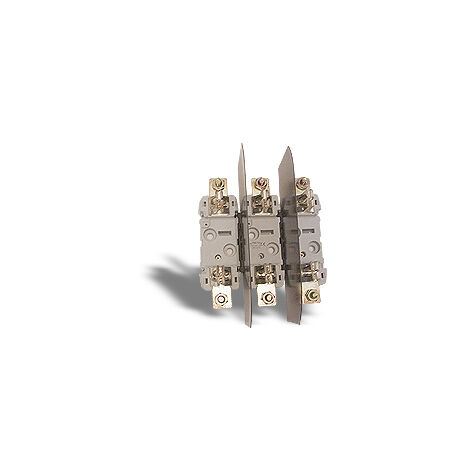

Le basi portafusibili componibili NH sono progettate per fungere da alloggiamenti per fusibili conformi alle norme DIN 43620/I. Queste basi sono disponibili in diverse grandezze (00, 0, 1, 2, 3 e 4) e sono adatte per impieghi fino a 690V. Sono predisposte per il collegamento di cavi tramite capicorda o barre di collegamento, e su richiesta, per alcune grandezze, è disponibile anche il morsetto a brida.Specifiche tecniche
- Tensione nominale: 690 V
- Corrente nominale: 160 A
- Coefficiente di declassamento in funzione della temperatura: 20°C: 1,00; 30°C: 0,95; 40°C: 0,90; 50°C: 0,80
- Materiale: polyammide autoestinguente UL-V0
- Contatti: Rame argentato
- Bulloni: Acciaio 8,8 - M8
- Potenza dissipata: 25 W
- Temperatura di funzionamento: –20°C ~ +70°C
- Modello: 5553215
- Produttore: Wimex
- Codice prodotto: 61.002.0330008
Altre informazioni
Le pinze di contatto sono progettate per garantire un serraggio efficace delle cartucce fusibili, mantenendo basse temperature di esercizio. Il materiale dello zoccolo è autoestinguente e resistente al calore, mentre il trattamento superficiale con argento dei contatti previene l'ossidazione, assicurando una lunga durata nel tempo. La forma delle pinze è studiata per resistere a elevate correnti di corto circuito. Le dimensioni compatte delle basi facilitano l'installazione anche in spazi ridotti.
