Informazioni sul prodotto

Descrizione

Descrizione generale

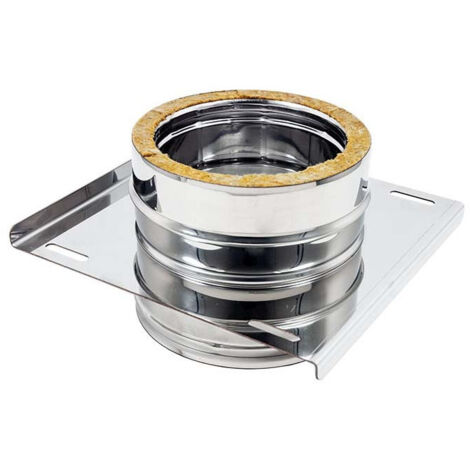

La Piastra Intermedia inox a doppia parete è un elemento di supporto statico per sistemi camino e canali da fumo, progettata per garantire la sicurezza e l'efficienza nel convoglio e scarico dei fumi derivanti da processi di combustione. È conforme alla normativa UNI EN 1856-1 e può essere utilizzata sia come partenza basale che intermedia, sempre in abbinamento a una coppia di angolari di supporto.

Specifiche tecniche

Parete interna: Acciaio INOX 316 BA (EN 1.4404 - L050), spessore mm 0.5

Parete esterna: Acciaio INOX 304 BA (EN 1.4307 - L030), spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessore mm 25, densità 90 kg/mc

Piastra: Acciaio INOX 304 BA (EN 1.4307 - L030) o Rame, spessore mm 2.0

Saldatura: Processo TIG, per fusione di lembi contigui senza apporto di materiale

Bicchieratura: Stampaggio a freddo con sistema ad espansione oleodinamica, tolleranza +/- mm 2

Pressioni: Positive (P1 = 200 Pa), Negative (N1 = 40 Pa)

Temperature di esercizio: ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa; ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa

Compatibilità e accessori

Guarnizione siliconica a triplo labbro per garantire la tenuta tra i giunti

Fascetta di bloccaggio per garantire serraggio e continuità del sistema

Dadi e bulloni per l'eventuale accoppiamento con gli angolari (non forniti di serie)

Caratteristiche

Marche
AFLEX
Garanzia
2 anno(i)
Compatibilità Condotti
Canna fumaria a doppia parete (isolata)
Spessore delle pareti
2 mm
Materiale
Rame
Peso
7000 g
Tipo di accessorio per fumisteria
Piastra
Referenza ManoMano
ME39410996
MMID
744309363098
Rif. costruttore
98150
EAN
8053608478353

Piastra intermedia inox doppia parete di 150 - de 200 mm
