Informazioni sul prodotto

Descrizione

Descrizione generale

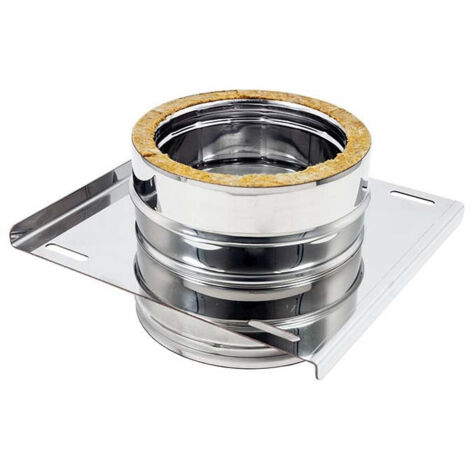

La Piastra Intermedia inox a doppia parete è un elemento di supporto statico per sistemi camino e canali da fumo, progettata per garantire la sicurezza e l'efficienza nel convoglio dei fumi di combustione. È realizzata con materiali di alta qualità e conformità alla normativa UNI EN 1856-1.

Specifiche tecniche

Parete interna: AISI 316, spessore 0.5 mm

Parete esterna: AISI 304, spessore 0.5 mm

Coibentazione: Coppelle in lana di roccia, spessore 25 mm, densità 90 kg/mc

Piastra: Acciaio INOX 304 o Rame, spessore 2.0 mm

Saldatura: Processo TIG

Bicchieratura: Stampaggio a freddo con tolleranza +/- 2 mm

Funzionamento: a secco (D) e a umido (W)

Pressioni: Positive (P1 = 200 Pa) e Negative (N1 = 40 Pa)

Temperature di esercizio: ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa; ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa

Compatibilità e accessori

Guarnizione siliconica a triplo labbro (non inclusa)

Fascetta di bloccaggio (non inclusa)

Dadi e bulloni per accoppiamento con angolari (non forniti di serie)

Installazione

La piastra deve essere abbinata a una coppia di angolari di supporto per garantire una corretta installazione e stabilità del sistema camino.

Utilizzo

Destinata al convoglio e scarico in atmosfera libera dei prodotti derivanti da processi di combustione, come fumi di gas metano, gasolio, legna e policombustibile.

Caratteristiche

Marche
AFLEX
Materiale
Acciaio inossidabile
Peso
6500 g
Tipo di accessorio per fumisteria
Piastra
Referenza ManoMano
ME39410995
MMID
198289315564
Rif. costruttore
98130
EAN
8053608478346

Piastra intermedia inox doppia parete di 130 - de 180 mm
