Descrizione generale

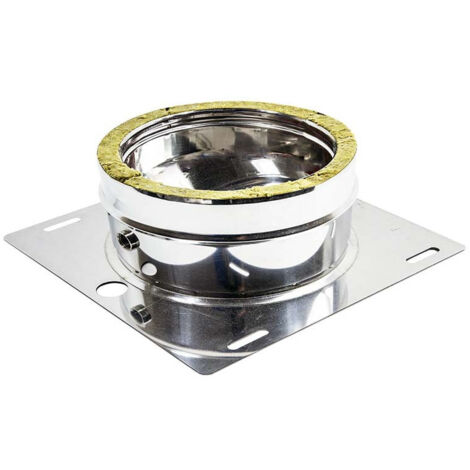

La Piastra di Base inox doppia parete con spurgo di 200 - 250 mm è un elemento di supporto statico per sistemi camino e canali da fumo, progettata per garantire un'adeguata evacuazione dei fumi derivanti da processi di combustione. È realizzata in acciaio inox di alta qualità, con parete interna in AISI 316 e parete esterna in AISI 304, rispettando la normativa UNI EN 1856-1. Può essere installata a partire da una quota zero o intermedia, ma nel secondo caso è necessario abbinarla a una coppia di angolari di supporto.Specifiche tecniche
- Materiali: Acciaio INOX 304 BA (EN 1.4307 - L030) e Acciaio INOX 316 BA (EN 1.4404 - L050)
- Spessore parete interna: 0.5 mm
- Spessore parete esterna: 0.5 mm
- Coibentazione: Coppelle in lana di roccia, spessore 25 mm, densità 90 kg/mc
- Spessore piastra: 2.0 mm
- Saldatura: processo TIG
- Bicchieratura: stampaggio a freddo con tolleranza +/- 2 mm
- Pressioni: Positive (P1 = 200 Pa), Negative (N1 = 40 Pa)
- Temperature di esercizio: ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa; ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
Compatibilità e accessori
- Guarnizione siliconica a triplo labbro (non inclusa)
- Fascetta di bloccaggio (non inclusa)
- Dadi e bulloni per accoppiamento con angolari (non forniti di serie)
