Descrizione generale

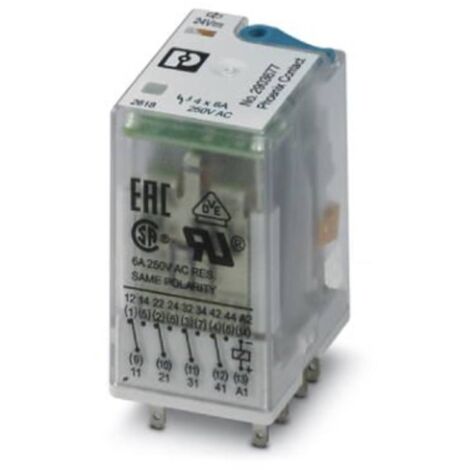

Il relè Phoenix Contact REL-IR4/LDP-24DC/4X21 è un dispositivo industriale progettato per gestire carichi elettrici con una tensione nominale della bobina di 24 V/DC. Questo relè offre 4 contatti di scambio e una potenza di commutazione minima di 0,12 W, rendendolo ideale per applicazioni che richiedono un controllo preciso e affidabile.Specifiche tecniche
- Corrente di commutazione massima: 6 A
- Dimensioni: larghezza 21.2 mm, profondità 35.6 mm, altezza 27.5 mm
- Durata meccanica: 2x10^7 cicli di commutazione
- Materiale di contatto: AgNi
- Temperatura massima: +70 °C
- Temperatura minima: -40 °C
- Tempo di caduta: 14 ms
- Tempo di risposta: 13 ms
- Tensione di isolamento: 250 V/AC
- Tensione di commutazione minima: 5 V (a 24 mA)
- Corrente di commutazione minima: 5 mA (a 24 V)
- Corrente di accensione massima: 16 A (20 ms)
- Potenza di spegnimento massima: 144 W (a 24 V CC), 108 W (a 60 V CC), 52 W (a 110 V CC), 48 W (a 220 V CC)
- Tensione a impulso nominale: 2.5 kV
- Grado di inquinamento: 2
- Categoria di sovratensione: II
Compatibilità e accessori
- Tipo di protezione: RT I
- Dispositivo di chiusura: incluso
- LED di stato: incluso
- Diodo a corsa libera: incluso
- Segnalazione meccanica di stato: inclusa
Installazione
- Collegamento tramite connettore
Utilizzo
- Adatto per applicazioni industriali che richiedono un controllo di potenza affidabile
- Utilizzabile in circuiti di comando e automazione
