OVENTROP Modulo di separazione circuito di riscaldamento Duo per Regudis W-HTE, 1344576

OVENTROP Modulo di separazione circuito di riscaldamento Duo per Regudis W-HTE, 1344576

• Produttore: Oventrop
• Numero articolo: 1344576

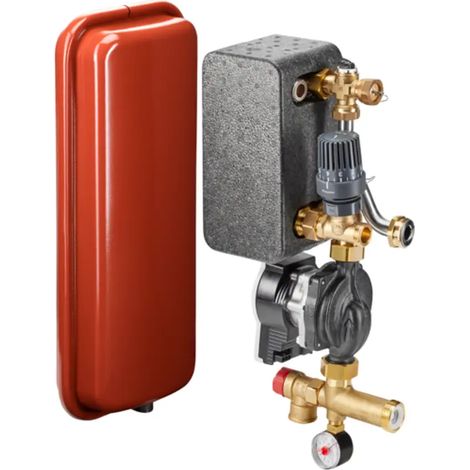

Modulo di separazione circuito di riscaldamento Duo per Regudis W-HTE

Modulo di separazione del circuito di riscaldamento Duo per la separazione del sistema, che può essere installato come modulo di espansione opzionale per la stazione d'appartamento Regudis W-HTE al fine di separare il circuito di riscaldamento dell'appartamento dal circuito di riscaldamento dell'edificio.
Il modulo di separazione del circuito di riscaldamento Duo è composto dai seguenti componenti:

Scambiatore di calore a 30 piastre
Isolamento termico in EPP per scambiatore di calore
Valvola di regolazione con termoregolatore con sonda ad immersione
Controllore di temperatura di sicurezza
Valvola a cappuccio
Vaso di espansione a membrana 8 l
Valvola di sicurezza 3 bar
Manometro
Pompa ad alta efficienza Wilo Para 15-130/6-43 SC-6
Valvola di intercettazione
Gomito in ottone
Tubo corrugato in acciaio inox

Il modulo di separazione dei circuiti di riscaldamento Duo è adatto per il montaggio integrato in una posizione definita nella cassetta da incasso, codice articolo 1344599, o nella cassetta a parete, codice articolo 1344699.
Sul lato primario il modulo viene collegato tramite un adattatore direttamente al set di collegamento con valvole a sfera, codice articolo 1344480 o 1344485, oppure ai raccordi del circuito di riscaldamento, codice articolo 1344551. L'impiego dei raccordi del circuito di riscaldamento consente il funzionamento di un secondo circuito di riscaldamento non regolato e non separato idraulicamente dall'edificio.
Sul lato secondario il collegamento avviene a un collettore per circuiti di riscaldamento Multidis SF, ad es. codice articolo 1406358. L'integrazione del vaso di espansione avviene all'estremità della barra di mandata del collettore per circuiti di riscaldamento Multidis SF.
La regolazione della temperatura avviene mediante una limitazione della portata sul lato primario. La portata volumetrica primaria viene ridotta o aumentata in funzione della temperatura desiderata del circuito di riscaldamento. Il rilevamento della temperatura avviene tramite un elemento sensore posizionato nel fluido, collegato al termoregolatore mediante un tubo capillare. Per ridurre al minimo il flusso attraverso lo scambiatore di calore al di fuori delle fasi di riscaldamento, la sonda ad immersione è posizionata nello scambiatore di calore. Questo viene quindi attraversato dal fluido solo fino al superamento della temperatura impostata sul termoregolatore. Ciò impedisce temperature di ritorno costantemente elevate nei periodi in cui non vi è prelievo di calore da parte del circuito di riscaldamento.

Dati elettrici:
Tensione nominale: 100-230 VFrequenza: 50-60 Hz

Dati generali:
Campo di regolazione: da 35 a 70 CMax. temperatura di esercizio: 90 CMax. temperatura ambiente: 60 CMax. pressione di esercizio: 10 bar
