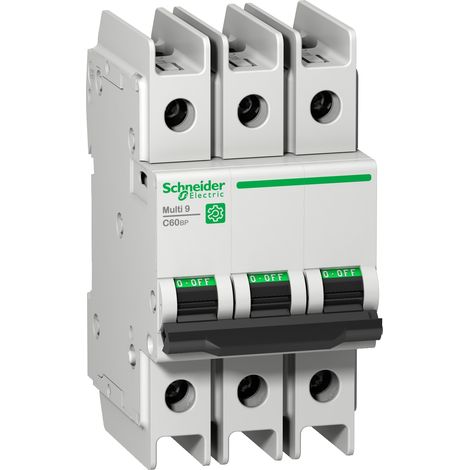

Multi9 C60BP - disjoncteur - 3P - courbe D - 4A - 10kA - 480Y/277V - UL489 - M9F43304

Batteries & durée de fonctionnement[Ue] tension assignée d'emploi : 240 V CA 2 phases440 V CA 2 phases440 V CA 2 phasesLimite de déclenchement magnétique : 12 x In +/- 8 % CA[Ics] pouvoir assigné de coupure de service : 4,5 kA 75 % se conformer à EN/CEI 60947-2 Annexe H - 440 V CA7,5 kA 75 % se conformer à EN/CEI 60947-2 Annexe H - 440 V CA15 kA 75 % se conformer à EN/CEI 60947-2 Annexe H - 240 V CA4,5 kA 75 % se conformer à GB 14048.2 - 440 V CA7,5 kA 75 % se conformer à GB 14048.2 - 440 V CA15 kA 75 % se conformer à GB 14048.2 - 240 V CA[Ui] tension assignée d'isolement : 500 V CA se conformer à EN/CEI 60947-2 Annexe H[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/CEI 60947-2 Annexe HPertes de puissance totales : 6 WPertes de puissance par pôle : 2 WAptitude au sectionnement : CA conforme à EN/CEI 60947-2 Annexe HCoupure pleinement apparente : Mode commutation réguléeType de commande : Par manetonSignalisation locale : Indication ON/OFFMode d'installation : EncliquetableSupport de montage : Montage direct sur tiges de verrouillage"Pas" de raccordement : 18 mm entre phasesPas de 9 mm : 6Hauteur : 103 mmLargeur : 54 mmProfondeur : 72 mmCouleur : GrisDurée de vie mécanique : 20000 cycleDurée de vie électrique : 10000 cyclePrévision de verrouillage : CadenassableMode de raccordement : Borne du type à cage (haut ou bas)1...25 mm² (AWG 18 à AWG 8) - rigideBorne du type à cage (haut ou bas)1...16 mm² (AWG 18 à AWG 8) - flexible avec emboutBorne du type à cage (haut ou bas)1...16 mm² (AWG 18 à AWG 8) - rigideLongueur de dénudage des fils : 14 mm for haut ou bas connectionCouple de serrage : 2,5 N.m haut ou basProtection différentielle : Sans
