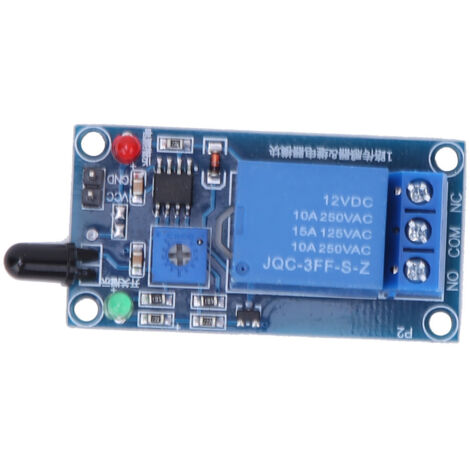

Modulo sensore di rilevamento incendio a infrarossi Relè di rilevamento fiamma 12VDC 7601100nm

Lineamenti:

1. Il modulo può rilevare fiamme o sorgenti luminose con lunghezza d'onda compresa tra 760 nm e 1100 nm. La distanza della fiamma di prova più leggera è di 80 cm. Più grande è la fiamma, maggiore è la distanza di prova.
2. L'angolo di rilevamento è di circa 60 gradi, che è particolarmente sensibile allo spettro della fiamma.
3. La sensibilità è regolabile, regolata dal potenziometro digitale blu.
4. L'uscita del comparatore attiva direttamente il relè.
5. Uscita con morsettiera blu per un facile cablaggio.

Specificazione:

Tipo di elemento: Sensore rilevatore di incendio
Dimensioni: 50 x 26 mm/1,97 x 1,02 pollici
Spessore: 19 mm/0,75 pollici
Tensione di alimentazione: 12 V CC (ingresso)
Corrente:>150 mA
Carico :250 V CA 10 A o 30 V CC 10 A
Manuale dell'utente:
1. Il sensore di fiamma è più sensibile alla fiamma e reagisce anche alla luce solare. Viene generalmente utilizzato per allarmi antincendio e altri scopi.
2. Agendo sul potenziometro è possibile regolare l'intensità della fiamma indotta dal sensore. Quando la fiamma supera la soglia impostata, il relè si eccita, l'estremità comune è collegata all'estremità normalmente aperta e quando la fiamma è inferiore alla soglia impostata, il relè viene disconnesso. L'estremità comune è collegata all'estremità normalmente chiusa;
3, l'estremità comune, normalmente aperta, tre porte normalmente chiuse equivalgono a un interruttore a doppio comando, quando la bobina del relè è alimentata, l'estremità comune è aperta all'estremità normalmente estremità aperta, quando non c'è elettricità, l'estremità comune e l'estremità normalmente chiusa sono accese;
4. Il sensore e la fiamma devono essere mantenuti ad una certa distanza per evitare danni al sensore ad alta temperatura. La distanza della fiamma dell'accendino è di 80 cm. Più grande è la fiamma, maggiore è la distanza di prova.

Lista dei pacchetti:

1 sensore per rilevatore di incendio
