Descrizione generale

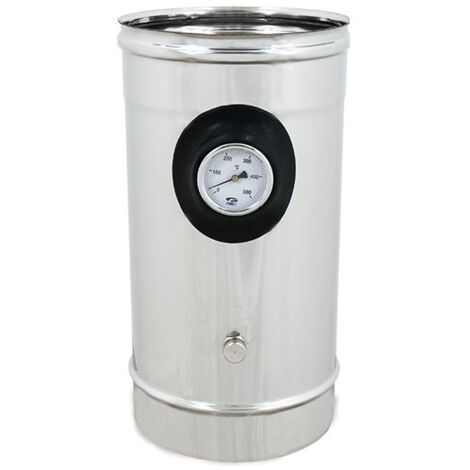

Il Modulo Prelievo Fumi INOX è un componente essenziale per il rilevamento e il campionamento dei fumi in un Sistema Camino, conforme alla norma UNI EN 1856-1. Questo modulo è progettato per essere posizionato sopra un raccordo a T a 90° o 135°, mantenendo una distanza pari a tre volte il diametro interno, come indicato dall'art. 7.9 del DPR 1391.Specifiche tecniche
- Materiale: Acciaio INOX 304 BA (EN 1.4307 - L030)
- Bicchieratura: realizzata con sistema ad espansione oleodinamica, garantendo innesti calibrati a tolleranza +/- 2 mm
- Saldatura: longitudinale a TIG per garantire la tenuta di ogni elemento
- Pressione positiva: P1 = 200 Pa
- Pressione negativa: N1 = 40 Pa
- Temperatura di esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa
Compatibilità e accessori
- Guarnizione siliconica a triplo labbro (da acquistare separatamente)
- Fascetta di bloccaggio (da acquistare separatamente)
