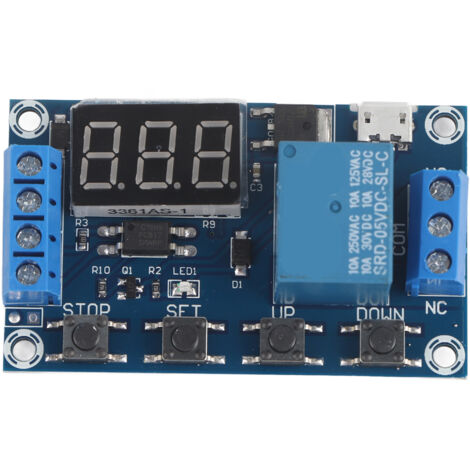

Modulo interruttore timer, DC 6V-30V -40℃-85℃ Modulo relè affidabile USB 5V con display LED a cifre per forniture industriali

Lineamenti:

1. Ampia tensione di alimentazione CC da 6 V a 30 V, supporta l'alimentazione micro USB 5,0 V, molto comoda da usare
2. Il modulo supporta la protezione dell'ingresso inverso ed è presente un pulsante STOP per la funzione di arresto di emergenza
3. Aggiunta la modalità di sospensione, spegnerà automaticamente il display se non viene eseguita alcuna operazione entro 5 minuti dall'attivazione e puoi premere qualsiasi pulsante per riattivarlo
4. È possibile impostare diversi parametri OP, CL, LOP, questi parametri erano indipendenti l'uno dall'altro e salvati rispettivamente
5. Tutti i parametri impostati verranno salvati automaticamente in caso di interruzione di corrente

Specificazione:

Caratteristiche:
Ampia tensione di alimentazione CC da 6 V a 30 V, supporta l'alimentazione micro USB 5,0 V, molto comoda da usare.
L'interfaccia è chiara, semplice e potente, facile da capire, soddisfa quasi tutte le tue esigenze.< br>Il modulo supporta la protezione dell'ingresso inverso ed è presente un pulsante STOP per la funzione di arresto di emergenza.
Aggiunta la modalità di sospensione, il display si spegnerà automaticamente se non viene eseguita alcuna operazione entro 5 minuti dall'attivazione ed è possibile premere qualsiasi pulsante per riattivarlo tutto.
È possibile impostare diversi parametri OP, CL, LOP, questi parametri sono indipendenti l'uno dall'altro e salvati rispettivamente.
Tutti i parametri impostati verranno salvati automaticamente in caso di interruzione di corrente.
Con ottica isolamento dell'accoppiamento, capacità anti-interferenza migliorata, circuito stampato di livello industriale.
Specifiche tecniche:
Tensione: 6 V ~ 30 V (supporto micro USB 5,0 V)
Sorgente del segnale di trigger: trigger di livello ad alta tensione (3,0 V ~ 24 V ), la terra del segnale e la terra del sistema non sono collegate per migliorare la capacità anti-interferenza del sistema (oppure è possibile collegarle).
Capacità di carico: DC 30 V 5 A, AC 220 V 5 A
Corrente di riposo: 20 mA
Corrente operativa: 50 mA
Temperatura operativa: -40 ℃ ~ 85 ℃
Dimensioni: ca. 6,2*3,8*1,7 cm/2,44*1,49*0,67"
Intervallo di temporizzazione: da 0,1 secondi a 999 minuti (regolabile in continuo)
Istruzioni:
Modalità operativa:
P1: dopo aver attivato il segnale, l'interruttore è collegato per il tempo "OP", quindi disconnesso; entro il tempo "OP":
P1.1: se il segnale di trigger è nuovamente non valido.
P1.2: se il segnale di trigger è nuovamente valido, riavviare il cronometraggio .3: se il segnale di attivazione viene ripetuto, l'interruttore è disconnesso, interrompe il cronometraggio.
P-2: Dopo l'attivazione del segnale, l'interruttore viene disconnesso per il tempo "CL", quindi l'interruttore viene collegato per il tempo "OP" e si disconnette dopo la temporizzazione < br>P3.1: Dopo aver attivato il segnale, l'interruttore è collegato per il tempo "OP", quindi l'interruttore è disconnesso per il tempo "CL" e inserisce il segnale di attivazione del ciclo durante il ciclo, l'interruttore è disconnesso e interrompe i tempi del ciclo (LOP). può essere impostato.
P3.2: Dopo l'accensione, non è necessario il segnale di attivazione, l'interruttore verrà collegato per il tempo "OP", quindi scollegato per il tempo "CL" e sarà possibile impostare i tempi di loop (LOP).
P-4: Funzione di mantenimento del segnale Se è presente un segnale di attivazione, la temporizzazione verrà ripristinata, l'interruttore rimane collegato; quando il segnale scompare, si disconnetterà dopo il tempo "OP". Durante il cronometraggio, se c'è un segnale, il cronometraggio verrà ripristinato.
OP: Tempo di connessione. CL: tempo di disconnessione. LOP: tempi di ciclo (1~999, "---" indica tempi infiniti)
Tutti i parametri sopra indicati sono indipendenti l'uno dall'altro, ma tutte le modalità utilizzano gli stessi parametri. Ad esempio, se si imposta il tempo OP su 5 secondi in P1.1, quindi si passa a P1.2, anche il tempo OP in P1.2 sarà di 5 secondi.

Premere il pulsante SET sull'interfaccia principale (display000), mostrerà OP(CL, LOP) e l'ora corrispondente.
Se è disponibile solo la modalità OP (ad esempio P1.1, P1.2, P1.3), premere il pulsante SET per visualizzare solo OP e l'ora corrispondente.
Se sono presenti le modalità OP, CL, LOP (ad esempio P3.1, P3.2), premere il pulsante SET per visualizzare OP, CL, LOP e l'ora corrispondente.
Dopo aver impostato la modalità, premere il pulsante SET sull'interfaccia principale per verificare i parametri della modalità attuale.

Come scegliere l'intervallo di tempo:
Dopo aver impostato i parametri nella modalità di selezione dell'interfaccia, premere il pulsante STOP per selezionare l'intervallo di tempo:
XXX. Se si illumina l'ultimo punto decimale, l'intervallo di tempo va da 1 secondo a 999 secondi.
XX.
