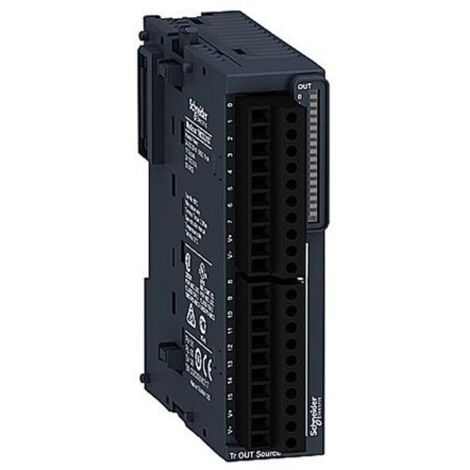

Name: Modulo di uscita Telemecanique discreto TM3 16 uscite TM3DQ16T
Brand: SCHNEIDER
SKU: SNR TM3DQ16T
Price: 160.69 EUR
Availability: InStock

Informazioni sul prodotto

Descrizione

Descrizione generale

Modulo di uscita digitale Telemecanique Schneider TM3, modello TM3DQ16T, progettato per applicazioni industriali. Questo modulo offre 16 uscite digitali con logica positiva (source) e utilizza transistor per il controllo delle uscite. È ideale per il controllo di dispositivi elettrici e automazione industriale.

Specifiche tecniche

Tipo uscita digitale: transistor

Numero uscite digitali: 16

Tensione uscita digitale: 24 V CC per uscita transistor

Corrente uscita digitale: 500 mA per uscita transistor

Tempo di risposta: 450 µs (accensione), 450 µs (spegnimento)

Massima corrente di dispersione: 0,1 mA per uscita transistor

Massima caduta di tensione: <0,4 V

Massimo carico al tungsteno: <3 W per uscita transistor

Altezza: 90 mm

Profondità: 84,6 mm

Larghezza: 27,4 mm

Peso: 0,11 kg

Grado di protezione: IP20 (con copertura di protezione montata)

Temperatura ambiente di funzionamento: -10/+35 °C (installazione verticale), -10/+55 °C (installazione orizzontale)

Temperatura di stoccaggio: -25/+70 °C

Umidità relativa: 10…95 %, senza condensa (in funzionamento e stoccaggio)

Compatibilità e accessori

Collegamento elettrico: 10 morsetti a vite estraibili da 1,5 mm² con passo 3,81 mm

Isolamento: Non isolato tra uscite, tra uscita e logica interna "CA"

Installazione

Installazione verticale o orizzontale

Massima lunghezza del cavo tra i dispositivi: cavo non schermato <30 m per uscita transistor

Utilizzo

Questo modulo è progettato per il controllo di dispositivi elettrici in ambienti industriali, consentendo un facile collegamento e gestione delle uscite digitali. È adatto per applicazioni che richiedono un controllo preciso e rapido delle uscite.

Altre informazioni

Resistenza alle scariche elettrostatiche: 8 kV in aria, 4 kV su contatto

Resistenza ai campi magnetici: 30 A/m "50/60 Hz"

Resistenza ai transitori rapidi: 1 kV per I/O

Resistenza alle sovratensioni: 1 kV I/O modo comune

Resistenza ai disturbi condotti: 10 V 0,15...80 MHz

Emissioni irradiate: conforme a EN/IEC 55011

Resistenza alle vibrazioni: 3,5 mm a 5…8,4 Hz su guida DIN

Caratteristiche

Marche
SCHNEIDER
Origine
Prodotto in Cina
Potenza
3 W
Altezza
9 cm
Indice di protezione
IP20
Larghezza
2.74 cm
Materiale
Plastica
Tipo di installazione elettrica
Guida DIN
Quantità di uscite
16
Peso
110 g
Profondità
8.46 cm
Tensione elettrica
24 V
Tensione di uscita
24 V
Referenza ManoMano
ME10016580
MMID
774774535807
Rif. costruttore
SNR TM3DQ16T
EAN
3606480611483
