Descrizione generale

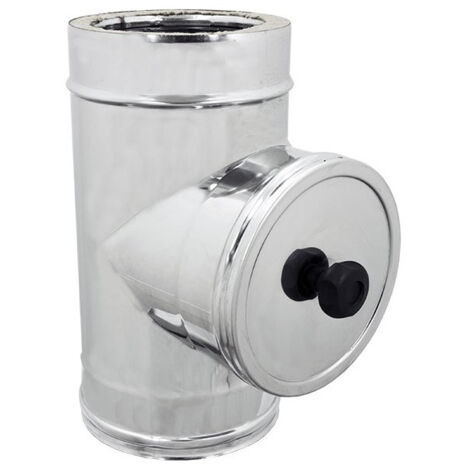

Il Modulo di Ispezione inox a parete doppia è un componente essenziale per l'ispezione di un Sistema Camino, conforme alla norma UNI EN 1856-1. È progettato per essere posizionato alla base del sistema o in posizione intermedia, con intervalli non superiori ai 10 metri, come prescritto dalla normativa.Specifiche tecniche
- Parete interna: Acciaio INOX 316 BA (EN 1.4404 - L050), spessore 0.5 mm
- Parete esterna: Acciaio INOX 304 BA (EN 1.4307 - L030), spessore 0.5 mm
- Coibentazione: Coppelle in lana di roccia, spessore 25 mm, densità 90 kg/mc
- Saldatura: processo TIG, per fusione di lembi contigui senza apporto di materiale
- Bicchieratura: stampaggio a freddo con sistema ad espansione oleodinamica, tolleranza +/- 2 mm
Compatibilità e accessori
- Guarnizione siliconica a triplo labbro per garantire la tenuta tra i giunti
- Fascetta di bloccaggio per garantire serraggio e continuità del sistema
Utilizzo
Il Modulo di Ispezione è utilizzato per l'ispezione di Sistemi Camino o Canali da Fumo, adatti per apparecchi alimentati a gasolio, legna o policombustibile. È ammesso per il funzionamento sia a secco (D) che a umido (W).Altre informazioni
- Pressioni: Positive (P1 = 200 Pa), Negative (N1 = 40 Pa)
- Temperature di esercizio: ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa; ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
- Si consiglia di sostituire il tappo di serie con l'analogo a tenuta munito di molla metallica in determinate condizioni di utilizzo.
