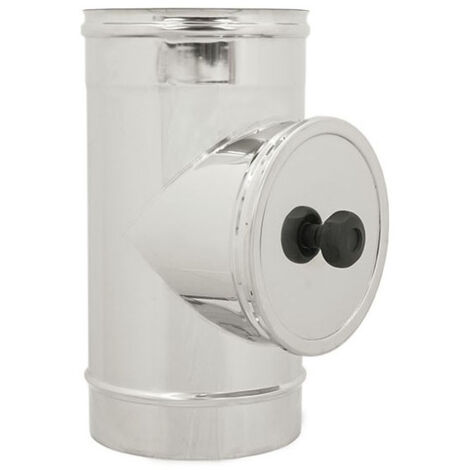

Modulo di ispezione a t da 100mm in acciaio inox 5 decimi aisi 304

Il Modulo d'Ispezione MF INOX, rappresenta il componente fondamentale per l'ispezione di un Sistema Camino secondo la UNI EN 1856-1.

Viene posizionato alla base del sistema o in posizione intermedia, ad intervalli non superiori ai 10 mt, secondo quanto prescritto dall'art. 7.7 del DPR 1391.

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030)

Spessori: mm 0.5.

Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.

Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento.

Accessori da acquistare a parte: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio, per garantire serraggio e continuità del sistema.

Gli innesti vengono realizzati con bordatrici verticali. Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato.

Tali caratteristiche, non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.

Ispezione di un Sistema Camino. Funzionamento: a secco (D) o umido (W) Pressioni: Positive per P1 = 200 Pa Negative per N1 = 40 Pa.

Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa Max 600°C senza guarnizione siliconica e N1 40 Pa.
