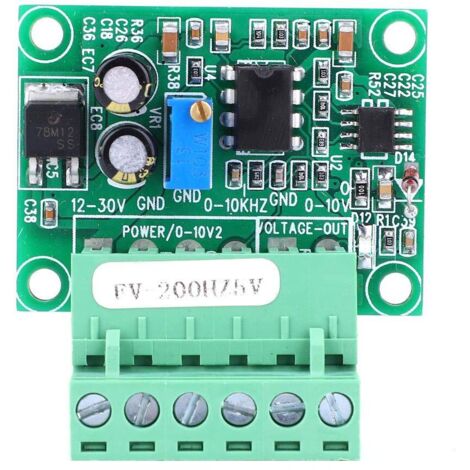

Modulo convertitore di frequenza in tensione, da 0-200 Hz a 05 V Modulo convertitore di frequenza in tensione, modulo inverter digitale-analogico da FV a 200 Hz e 5 V.
con il codice
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
![[MAI UTILIZZATO] Inverter a onda sinusoidale pura da 12 V 220 V 4000 W con trasformatore dotato di spina UE, porta USB, porta di tipo C e display LCD.-INHHUB](https://cdn.manomano.com/pim-media/images/medium/053fde9f9a6c80332079669d676c234e1a69cc34.jpg)
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Precauzioni per l'uso:
1. Il potenziometro multigiro sulla scheda viene utilizzato per calibrare la relazione corrispondente tra frequenza e tensione.
2. L'intervallo della tensione di alimentazione in ingresso è 12-30 VDC. Si consiglia una tensione di alimentazione di 15-24 VDC. Quando si utilizza il livello 12V, l'alimentatore non può essere alimentato con 12V CC. È richiesta un'alimentazione di almeno 15 VDC. Se hai bisogno di un alimentatore da 12 V, puoi anche ordinare quello da 12 V CC. Convertitore alimentato. Per 24 livelli, l'alimentatore deve funzionare con 24 VDC
3. L'ingresso del segnale è isolato da una membrana. Capacità di soppressione delle interferenze garantita.
4. Supporta il tipo NPN per l'uso con PLC. Deve avere un filo di terra.
5. Se è necessario un encoder, questo deve essere ruotato a velocità costante per più di 0,5 secondi.
6. Modulo di conversione di frequenza e tensione, il tempo di risposta è di circa 0,3-0,5 secondi.
7. Se l'ingresso del segnale è un flusso di turbina, ecc., a causa della regolazione del segnale, è necessario aggiungere un diaframma 817 e un resistore per regolare il flussometro al funzionamento normale.
Identificazione e cablaggio:
1. 12-30 V - Consumo energetico positivo
2. GND - Ingresso di rete negativo (filo di terra comune)
3. GND - Ingresso frequenza impulsi negativa (filo di terra comune)
4. 0-10 kHz - ingresso frequenza impulsi positiva
5. GND - Ingresso frequenza impulsi negativa (filo di terra comune)
6. 0-10 V - Uscita analogica di livello 0-10 V
Relazione di corrispondenza lineare:
20 Hz vengono convertiti in 0,5 V
100 Hz vengono convertiti in 2,5 V
200 Hz vengono convertiti in 5 V
1. Convertire il segnale a impulsi di frequenza 0-200 Hz in un segnale di tensione analogico 0-5 V.
2. Può essere utilizzato per convertire l'interfaccia tra PLC e frequenza, oppure per convertire la scheda di controllo del movimento e l'interfaccia del convertitore per adattarle alle esigenze di controllo.
3. Il livello dell'impulso in ingresso è 5 V, 12 V e 24 V, è possibile immetterlo direttamente, senza resistenza di stringa. Tuttavia, la frequenza del segnale di ingresso dovrebbe essere mantenuta per più di 0,5 secondi.
4. La corrente di uscita è 5 mA.
5. Modulo di conversione di frequenza e tensione, il tempo di risposta è di circa 0,3-0,5 secondi.
Caratteristiche
- MarcheVISTRECK
- Tipo di conversioneCC a CA
- Referenza ManoManoME98912695
- MMID319188033593
- Rif. costruttoreVTK-VIT-GS24131
- EAN7024090417053
