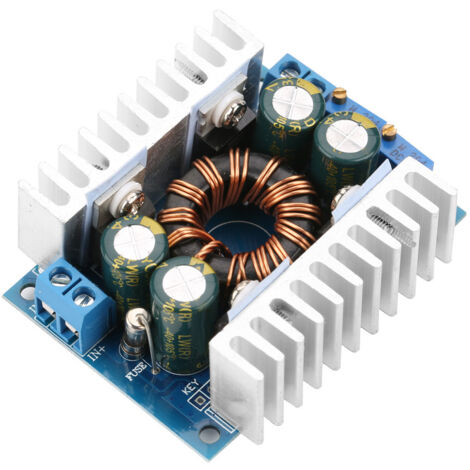

Modulo convertitore CC-CC regolabile (Step-Up/Step-Down) - Alta efficienza, per alimentatori

Caratteristiche:

1. Questo è un modulo convertitore di potenza CC non isolato e regolato con una lunga durata.
2. Alta potenza e uscita stabile; converte 5-30 V CC in 1,25-30 V CC.
3. I componenti di alta qualità garantiscono un'elevata efficienza di conversione, fino al 93%.
4. Supporta la protezione da sovracorrente, cortocircuito e surriscaldamento.
5. Progettato con due dissipatori di calore per una migliore dissipazione del calore.

Specifiche:

Caratteristiche:
Questo è un modulo convertitore di potenza CC non isolato e regolato con una lunga durata.
Alta potenza e uscita stabile; converte 5-30 V CC in 1,25-30 V CC. I componenti di alta qualità garantiscono un'elevata efficienza di conversione, fino al 93%. Supporta la protezione da sovracorrente, cortocircuito e surriscaldamento. Progettato con due dissipatori di calore per una migliore dissipazione del calore. Specifiche: Tipo: Modulo di rettifica sincrona non isolata automatica up/down Tensione di ingresso: DC5-30V Corrente di ingresso: 8A, (MAX) 10A, (entro 6A per funzionamento a lungo termine) Corrente di riposo: 4mA (ci sarà una deviazione quando la tensione di esercizio differisce) Tensione di uscita: 1,25-30V regolabile in modo continuo Corrente di uscita: 10A (MAX) (entro 5A per raffreddamento naturale a lungo termine; si prega di ridurre il valore nominale in caso di elevata tensione di uscita), migliorare la dissipazione del calore o ridurre il valore nominale quando viene superata la temperatura del modulo. 65°C
Intervallo di uscita a corrente costante: 0,2-10 A
Temperatura di funzionamento: da -40°C a +85°C
Frequenza: 150 kHz
Efficienza di conversione: Tipica 91%, Massima 93%
Protezione da sovracorrente: Sì
Protezione da cortocircuito: Sì (protezione con limitazione di corrente)
Protezione da surriscaldamento: Sì (riduzione automatica della tensione di uscita)
Protezione da ingresso inverso: No, collegare un diodo in serie all'ingresso se necessario.
Protezione da riflusso in uscita: Sì, non è necessario alcun diodo quando utilizzato per la ricarica.
Metodo di cablaggio: Uscita a morsettiera (IN è l'ingresso, OUT è l'uscita)
Peso: 70 g / 2,5 oz (circa)
L'elenco della confezione include:
1 * Modulo
Regolazione della corrente:
1. Regolare il potenziometro CV per impostare la tensione di uscita in base ai requisiti del carico.
2. Ruotare il potenziometro CC in senso antiorario.
Con il potenziometro ruotato di circa 30 giri (ovvero, con la corrente di uscita impostata al minimo), collegarlo al LED e regolare il potenziometro CC alla corrente richiesta.
Se si utilizza il modulo per caricare una batteria, collegarlo all'uscita quando la batteria è completamente scarica. Regolare il potenziometro CC alla corrente richiesta. Maggiore è l'energia residua nella batteria, minore sarà la corrente di carica.
Non utilizzare un cortocircuito per regolare la corrente.
