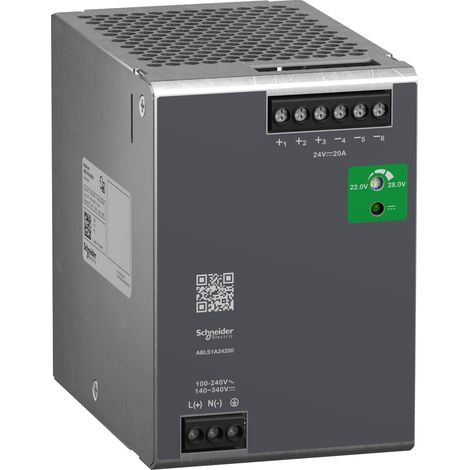

Modicon ABL - alimentation à découpage - 20A - 100à240Vca mono/biphasé - 24Vcc - ABLS1A24200

Batteries & durée de fonctionnementLimites de la tension d'entrée : 85...264 V CA sans déclassement de température120...375 V gauche sans déclassement de températureLimites de fréquence réseau : 50...60 HzSchéma de liaison à la terre : TNTTITCourant de fuite maximum : 1 mA 240 V CAType de protectionen entrée : Fusible intégré (non interchangeable) 10 AProtection externe (recommandée) 20 A Curve CProtection externe (recommandée) 16 A Curve BProtection externe (recommandée) 13 A Curve CCourant à l'appel : 45,0 A à 115 V90,0 A à 230 VPas de 18 mm : 0,95 at 115 V CA0,95 at 24...120 V CARendement : 85 % à 115 V CA88 % à 230 V CALimites de la tension de sortie : 22...28 Vpuissance dissipée en W : 60 WConsommation électrique : < 5,4 A 115 V CA< 2,7 A 24...120 V CA< 5 A 140 V CCTemps de réponse : < 1,5 sTemps de maintien : > 20 ms 115 V CA> 20 ms 230 V CACapacité de charge : 8000 µFOndulation résiduelle : < 120 mVTemps moyen entre deux défaillances (MTBF) : 700000 H at 25 °C, pleine charge conforming to SR 332Type de protection en sortie : Contre la surcharge et les courts-circuits, protection technology: remise à zéro manuelleContre la surchauffe, protection technology: remise à zéro manuelleContre la surtension, protection technology: remise à zéro manuelleMode de raccordement : Connexion à vis: 0,75...4 mm², (AWG 20 à AWG 12) avec embout pour sortieConnexion à vis: 0,75...4 mm², (AWG 20 à AWG 14) via une ouverture à l'arrière du boîtier pour sortieConnexion à vis: 0,75...4 mm², (AWG 18...AWG 12) avec embout pour entréeConnexion à vis: 0,75...4 mm², (AWG 18...AWG 12) sans pour entréeRégulation de ligne et de charge : < 0,5 % network charge 0 à 100% at 25 °C< 1 % network plage de tension en ligne at 25 °CEtat LED : 1 LED (vert) surchargeProfondeur : 128,5 mmHauteur : 123,6 mmLargeur : 85,5 mmPoids du produit : 1,25 kgCouplage de sortie : ParallèleSérieSupport de montage : Top hat type TH35-15 rail se conformer à CEI 60947-1Top hat type TH35-7.5 rail se conformer à CEI 60947-1DIN double profil railAlimentation : SELV se conformer à CEI 60950-1SELV se conformer à CEI 60364-5-53SELV se conformer à CEI 60364-4-41Tenue diélectrique : 3000 V CA avec entrée vers sortieDurée de vie : 10 année(s)Catégorie de surtension : III
