Descrizione generale
Il relè di potenza Finder 40.52.9.060.0000 è un dispositivo progettato per il montaggio su circuito stampato o su zoccolo della serie 95. Questo relè DPDT (Double Pole Double Throw) è in grado di gestire una corrente nominale di 8 A e una tensione nominale di 60 Vdc, rendendolo ideale per applicazioni di controllo e automazione. La sua configurazione a 2 scambi e le caratteristiche di isolamento lo rendono un componente affidabile per vari utilizzi industriali.Specifiche tecniche
- Configurazione dei contatti: 2 scambi
- Corrente nominale: 8 A
- Corrente istantanea massima: 15 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 2000 VA
- Carico nominale in AC15: 750 VA
- Portata motore monofase: 0,37 KW
- Carico minimo commutabile: 300 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 60 Vdc
- Potenza nominale: 0,65 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 100 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms, diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40 °C ~ +85 °C
- Dimensioni: larghezza 12.4 mm, lunghezza 29 mm, altezza 25 mm
- Resistenza (bobina): 5500 Ω
- Tensione di innesco (max): 90 Vdc
- Tensione di innesco (min): 43.8 Vdc
Compatibilità e accessori
- Zoccoli serie 95 per circuito stampato
- Montaggio su barra 35 mm (EN 60715)
- Moduli di segnalazione e protezione EMC serie 99
- Moduli temporizzatori tipo 86.30
Installazione
Il relè può essere montato direttamente su circuito stampato o su zoccolo della serie 95. È compatibile con terminali Push-in, a vite o a molla per un'installazione semplice e veloce.Utilizzo
Questo relè è ideale per applicazioni di controllo in ambito industriale, dove è richiesta una gestione sicura e affidabile di carichi elettrici. È adatto per l'uso in sistemi di automazione e controllo di motori.Altre informazioni
- Approvazioni: cULus, EAC, RINA, VDE, LR, ENEC, CSA, CCC

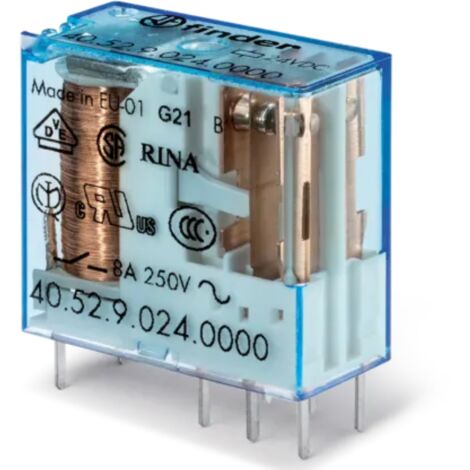

- Illustrazione simile
