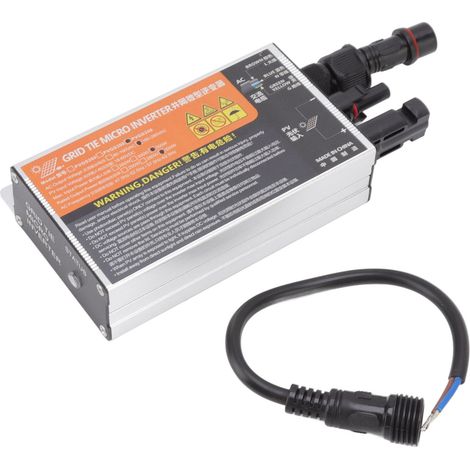

Micro inverter solare Grid Tie 18‑60V Alto tasso di conversione Impermeabile per sistemi di generazione AC220V 350W

Lineamenti:

1. Principio di funzionamento: un micro inverter solare è un dispositivo che converte la corrente continua di un pannello solare in corrente alternata. È di piccole dimensioni e capacità ed è spesso utilizzato in piccoli sistemi solari.
2. Alto tasso di conversione: l'inverter connesso alla rete ha un'elevata efficienza di conversione, la massima efficienza di conversione può raggiungere il 92% e l'efficienza di utilizzo è migliorata.
3. Funzionamento semplice: l'inverter connesso alla rete deve essere collegato alla rete prima di poter essere utilizzato e la semplice operazione è conveniente per l'uso.
4. Materiale in lega di alluminio: il micro inverter è realizzato in materiale in lega di alluminio, resistente all'usura e durevole e può essere utilizzato a lungo.
5. Nota: questo inverter può essere utilizzato solo con pannelli solari, non con batterie, si prega di utilizzarlo con cautela.

Specificazione:

Tipo di articolo: Tie per griglia del micro inverter solare
Materiale: lega di alluminio
Serie di prodotti: PVGS300 500 Series
Dati di input (DC, PV):
Numero di connettore di ingresso: 1 set
MPPT Intervallo di tensione: 28V-55V
Gamma di tensione di funzionamento: 18V-60V Dati di output (AC):
Tipo di griglia monofase: 230 V
Tensione di uscita nominale: 230VAC
Gamma di tensione di uscita predefinita: a 230VAC: 180V-280V
Frequenza di potenza nominale: 60Hz
Ranello di frequenza di uscita predefinita: a 60Hz: 57,5Hz-62. > 0.99
Distruzione armonica totale: THD Efficienza:
Efficienza nominale MPPT MPPT: 99,90%
Consumo di energia notturno: dati meccanici:
Gamma di temperatura ambiente operativa: -40 ° C a +65 ° C
Gamma di temperatura di stoccaggio: -40 ° C a +85 ° C
Altre caratteristiche:
Design del trasformatore: trasformatori ad alta frequenza, Galvanicamente isolato
Minori integrati: il terreno dell'attrezzatura è fornito dal PE nel cavo AC. Non è richiesto alcun terreno aggiuntivo.
Funzioni di protezione: isola isolata, tensione, frequenza, temperatura, corrente ecc.

Come usare:

Prima di installare il microinverter, si prega di verificare se la tensione della griglia e la tensione del modulo fotovoltaico corrispondono ai livelli di tensione di ingresso e uscita contrassegnati sull'etichetta collegata all'alloggiamento del microinverter, in caso contrario, si prega di interrompere l'installazione, altrimenti il ​​microinverter potrebbe essere danneggiato. 1. (Installare il microinverter sul supporto: a. Segnato la posizione del microinverter sul supporto in base alla distanza dalla scatola di giunzione del modulo fotovoltaico o ad altri ostacoli, ecc. B. Utilizzare gli strumenti raccomandati dal fornitore di supporto per riparare ogni microinverter sulla posizione designata.) 2. (Collegare i cavi CA di tutti i microinverter a turno e collegarli (filo di fuoco marrone, blu null, verde giallo a terra) al cavo principale CA. Nota: il numero di collegamenti per ramo non deve superare il numero massimo di correnti) 3. (Collegare il modulo PV al micro inverter. (Nota: la tensione del modulo fotovoltaico non deve superare la tensione di ingresso massima dell'inverter.) 4. (Installare la scatola di giunzione impermeabile di ramo CA e collegare il bus AC alla scatola di giunzione e collegare la scatola di giunzione di ramo CA al punto di connessione della griglia.) 5 (verificare che tutti i micro inverter, connettori e cavi siano correttamente e ben collegati.) 6. (Chiudi ogni interruttore AC di ramo a sua volta.) 7 (Chiudi l'interruttore principale, il sistema di alimentazione inizierà a generare elettricità dopo aver atteso 3 secondi.)

Lista dei pacchetti:

;
