Descrizione generale

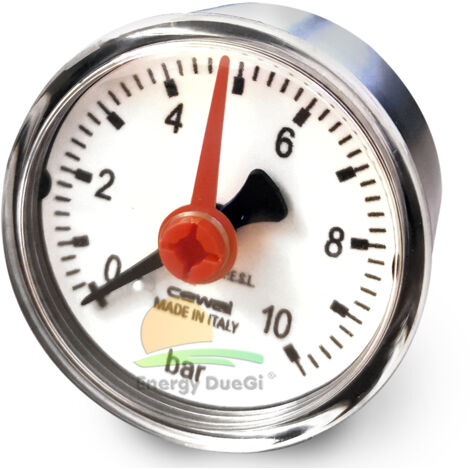

Manometro a molla bourdon con attacco posteriore di 50 mm, progettato per misurare la pressione di fluidi liquidi o gassosi, ad eccezione di quelli altamente viscosi, cristallizzanti o corrosivi per leghe di rame e stagno. Questo manometro è dotato di un indice rosso regolabile di riferimento, ideale per apparecchi e impianti regolamentati dalle norme I.S.P.E.S.L.Specifiche tecniche
- Scala: 0 - 10 Bar
- Cassa: in ABS antiurto
- Vetrino: in metacrilato ad alta trasparenza
- Quadrante: bianco in ABS (Dn 63)
- Molla Bourdon a "C": in lega di rame per pressioni di fondo scala fino a 40 bar, molla a spirale in bronzo fosforoso per pressioni superiori
- Temperatura sul corpo del manometro: -40 a +70 °C
- Temperatura del fluido in pressione: max 90 °C
Compatibilità e accessori
- Adatto per impianti e apparecchiature per idrotermosanitaria
- Utilizzabile in impianti di riscaldamento
- Idoneo per apparecchiature regolamentate o soggette a controllo I.S.P.E.S.L.
Installazione
- Attacco posteriore per una facile installazione
Utilizzo
- Misurazione della pressione di fluidi liquidi o gassosi non corrosivi per leghe di rame
- Non adatto per ossigeno
- Limitazioni di utilizzo: fino a 3/4 del valore di fondo scala per pressioni statiche, fino a 2/3 del valore di fondo scala per pressioni fluttuanti, fino al valore di fondo scala per brevi periodi
