Descrizione generale

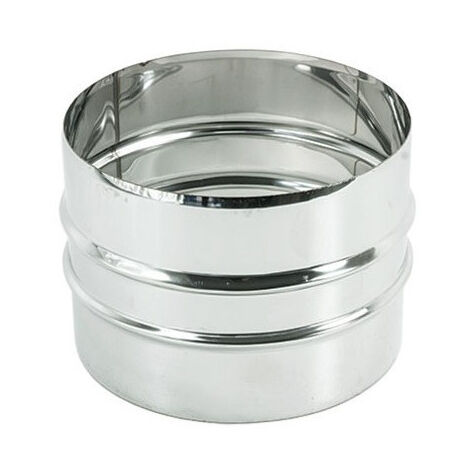

Il manicotto a giunzione raccordo a doppio bicchiere in acciaio inox AISI 304 è progettato per invertire il senso di un sistema camino secondo la norma UNI EN 1856-1. Questo prodotto è realizzato con materiali di alta qualità e offre una soluzione robusta per le esigenze di installazione di camini.Specifiche tecniche
- Materiali: Acciaio INOX 304 BA (EN 1.4307 - L030), Acciaio INOX 316 BA (EN 1.4404 - L050)
- Spessori disponibili: mm 0.5 e mm 0.6 per AISI 304, mm 0.5 per AISI 316
- Saldatura: processo TIG, per fusione di lembi contigui senza apporto di materiale
- Bicchieratura: sistema ad espansione oleodinamica con tolleranza +/- mm 2
- Pressioni: Positive P1 = 200 Pa, Negative N1 = 40 Pa
- Temperatura di esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa
Compatibilità e accessori
- Guarnizione siliconica a triplo labbro (non inclusa)
- Fascetta di bloccaggio per garantire serraggio e continuità del sistema
Utilizzo
Il manicotto è utilizzato per la realizzazione di sistemi camino e per il corretto smaltimento dei fumi derivanti da processi di combustione di gas metano, gasolio, legna e da ventilazione.Altre informazioni
Il bicchiere femmina ha un diametro nominale interno, mentre il bicchiere maschio è rastremato. Tali caratteristiche non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.
