Descrizione generale

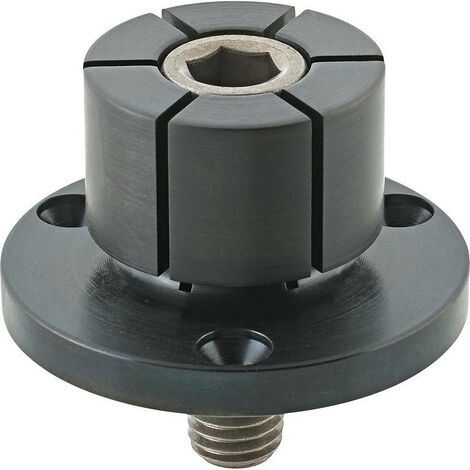

Il mandrino di serraggio XPA è progettato per garantire un'elevata ripetibilità e precisione nel bloccaggio di pezzi di diverse forme, inclusi angoli retti, obliqui, concavi e convessi. Realizzato in acciaio dolce, presenta una vite di serraggio temprata e rivestita, con un diametro della flangia di fissaggio concentrico al diametro di serraggio. Questo mandrino è lavorabile e può essere adattato ai rispettivi diametri tramite tornitura e fresatura. La costruzione compatta consente la lavorazione su più lati, rendendolo un sistema di serraggio universale efficace. La consegna include il mandrino di serraggio con 3 viti di fissaggio.Specifiche tecniche
- Tipo di prodotto: Mandrino portapezzi
- Corsa di serraggio massima: 0,38 mm
- Diametro di serraggio minimo D2: 29,3 mm
- Diametro di serraggio M 16
- Forza di serraggio: 44,5 kN
- Coppia di serraggio massimo: 280 Nm
- H1: 31,8 mm
- H: 39,6 mm
- Diametro esterno D1: 51,5 mm
- Tolleranza diametro esterno: h9
- Diametro esterno D: 75,5 mm
