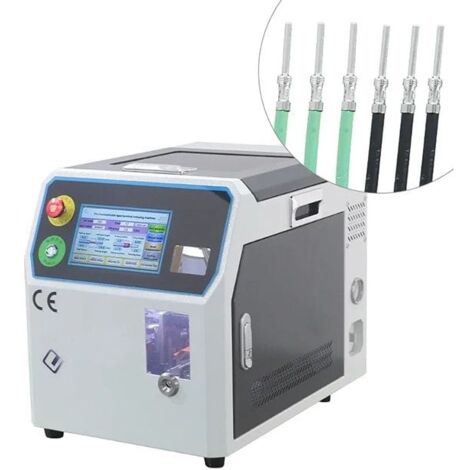

Macchina per la spelatura del cavo e la crimpatura dei terminali torniti in automatico (0,5 - 4 mmq)

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Passa a un account pro
Prodotto simile consegnato con
57,71 €
22
Venduto da Errebi shop

Questi articoli potrebbero interessarti !

Hesse super spelafili Jokari per cavo 8-13mm 460238JOKARI

Hesse super spelafili Jokari per cavo 8-13mm 460238

62
(37,42€/pc)
Consegna gratuita

Confronta con articoli simili

Informazioni sul prodotto

Descrizione

Codice ErreBi: 67405


Vendita al pezzo

La RBEW5475 è una macchina automatica compatta da banco progettata per eseguire in un unico ciclo la spelatura del cavo e la crimpatura di terminali singoli sciolti, offrendo una soluzione pratica e ripetibile per la preparazione di cablaggi elettrici ed elettronici.
La macchina è adatta a cavi con sezione compresa tra 0,5 e 4,0 mm² e permette di regolare la lunghezza di spelatura da 6 a 30 mm.
Grazie al ciclo integrato di spelatura e crimpatura, la RBEW5475 riduce le operazioni manuali e consente di completare una lavorazione standard in circa 3,2 secondi per cavo.

Spelatura e crimpatura integrate in un unico ciclo
La RBEW5475 combina la rimozione completa dell'isolante e la successiva crimpatura del terminale all'interno della stessa macchina.
Questa configurazione riduce il numero di operazioni separate richieste all'operatore e permette di rendere il processo più rapido e uniforme nelle produzioni ripetitive.
La struttura chiusa del gruppo di lavorazione contribuisce inoltre a mantenere ordinata e protetta l'area operativa durante il ciclo.

Lavorazione di cavi da 0,5 a 4,0 mm²
Il campo standard di lavorazione comprende cavi da 0,5 a 4,0 mm².
Per sezioni inferiori a 0,5 mm² il produttore prevede la possibilità di eseguire prove e personalizzazioni sulla base di campioni reali del cavo e del terminale.
Questa flessibilità permette di adattare la macchina a differenti applicazioni nel campo dei cablaggi elettrici ed elettronici.

Lunghezza di spelatura regolabile da 6 a 30 mm
La lunghezza di spelatura può essere impostata nel campo 6-30 mm, permettendo di adeguare la preparazione del conduttore alle caratteristiche del terminale utilizzato.
La macchina è indicata per terminali con lunghezza dell'isolante inferiore a 11 mm e lunghezza del conduttore inferiore a 20 mm.
Prima della produzione è consigliabile verificare la compatibilità del terminale specifico con l'applicazione richiesta.

Compatibilità con differenti terminali singoli
La RBEW5475 è progettata per lavorare differenti tipologie di terminali singoli sciolti, consentendo di utilizzare la stessa macchina per più applicazioni compatibili.
Questa caratteristica permette di ridurre la necessità di installare macchine dedicate per ogni singola tipologia di terminale e rende la postazione più flessibile in caso di produzioni diversificate.

Modalità automatica e manuale
La macchina dispone di funzionamento automatico con attivazione del ciclo e di una modalità manuale indipendente.
La modalità automatica è indicata per la produzione ripetitiva, mentre il comando manuale risulta utile durante regolazioni, prove e piccoli lotti.
La possibilità di selezionare differenti modalità operative facilita la messa a punto della macchina prima dell'avvio della produzione.

Elevata velocità di lavorazione
Il tempo di ciclo dichiarato è di circa 3,2 secondi per cavo per una lavorazione standard completa di spelatura e crimpatura.
Questa velocità rende la RBEW5475 adatta a postazioni produttive dove è necessario combinare precisione, ripetibilità e buona produttività mantenendo una configurazione compatta da banco.

Design compatto da banco
Con dimensioni di 360 × 520 × 425 mm e un peso di circa 62 kg, la RBEW5475 può essere installata direttamente presso una postazione di assemblaggio o preparazione cablaggi.
La configurazione compatta consente di integrare la macchina in reparti produttivi senza richiedere lo spazio normalmente necessario per sistemi automatici di dimensioni maggiori.

Applicazioni
La RBEW5475 è indicata per la produzione di cablaggi interni per elettronica di consumo, elettrodomestici, sensori automotive, apparecchiature di controllo industriale, moduli di comunicazione e componenti elettronici di precisione.
È particolarmente adatta alle applicazioni nelle quali sono utilizzati terminali singoli e viene richiesta una lavorazione combinata di spelatura e crimpatura direttamente sulla postazione di assemblaggio.

Principali vantaggi
• Spelatura e crimpatura integrate in un unico ciclo
• Campo di lavorazione standard da 0,5 a 4,0 mm²
• Lunghezza di spelatura regolabile da 6 a 30 mm
• Compatibilità con differenti tipologie di terminali singoli
• Tempo ciclo indicativo di 3,2 secondi per cavo
• Modalità automatica e manuale
• Riduzione delle operazioni manuali separate
• Design compatto da banco
• Adatta a cablaggi elettronici, industriali, automotive e per elettrodomestici

Dati tecnici
Modello: RBEW5475
Modalità di funzionamento: automatica e manuale
Sezione cavo: 0,5-4,0 mm²
Sezioni inferiori a 0,5 mm²: valutabili mediante campionatura e personalizzazione
Dimensioni terminale: lunghezza isolante <11 mm, lunghezza conduttore <20 mm
Lunghezza di spelatura: 6-30 mm
Tempo ciclo: circa 3,2 s/cavo
Alimentazione: AC 220 V / 50 Hz
Potenza: 1500 W
Pressione aria: 0,5-0,6 MPa
Dimensioni macchina: 360 × 520 × 425 mm
Peso: circa 62 kg

Scheda Tecnica

Tipologia di prodotto: Macchina per la spelatura del cavo
Potenza: 1500W
Tensione/Frequenza: AC 220V, 50Hz
Dimensione: 360x520x425 (L x W x H)
Sezione del cavo mmq: 0.50 mmq - 4 mmq
Lunghezza di spelatura Lato1: 6 - 30 mm
Modalità di visualizazione: touch screen
Pressione dell'aria: 0.5 - 0.6 MPa
Velocità svolgimento e avvolgimento: 3.2 s/cavo

Caratteristiche

  • Marche
    ERREBI GROUP
  • Lunghezza
    36 cm
  • Sezione
    4 mm²
  • Tipo di spelafili
    Automatico
  • Referenza ManoMano
    ME91050093
  • MMID
    412942623546
  • Rif. costruttore
    RBEW5475
