Macchina automatica per il taglio e l'inserimento di guaine trecciate (Ø 6 - 25 mm)

Codice ErreBi: 70286


Vendita al pezzo

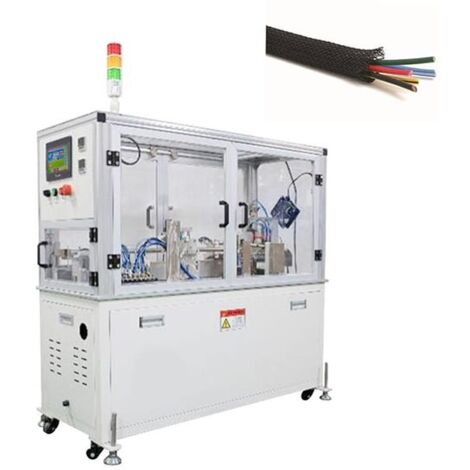

La RBEW1130 è una macchina professionale progettata per il taglio e l’inserimento automatico di guaine intrecciate in nylon, utilizzate per la protezione, l’organizzazione e la finitura di cavi elettrici e cablaggi.
Grazie al sistema di lavorazione automatico, consente di ottenere tagli precisi e un inserimento stabile della guaina, migliorando la qualità del cablaggio finito e riducendo l’intervento manuale.
La macchina è particolarmente indicata per applicazioni industriali dove sono richieste precisione, produttività e continuità operativa nella preparazione di cablaggi elettrici, sistemi automotive, elettronica industriale e impianti professionali.
Il sistema di taglio ad alta precisione, con controllo fotoelettrico micro-regolabile, permette di ottenere un taglio netto e accurato, con tolleranza di ± 3 mm.
La lunghezza di taglio è programmabile da 100 a 3500 mm, con possibilità di personalizzazione su richiesta, rendendo la macchina adatta a diverse esigenze produttive e a differenti formati di guaine intrecciate.
La macchina supporta guaine con diametro da 6 a 25 mm, garantendo versatilità nella lavorazione di cablaggi di varie dimensioni.
Il controllo tramite PLC consente una gestione semplice e precisa dei parametri di lavoro, facilitando i cambi produzione e assicurando risultati costanti anche in lavorazioni ripetitive.
La produttività di almeno 600 pezzi/ora, variabile in base alla velocità di caricamento manuale, rende la RBEW1130 adatta a reparti produttivi, officine di cablaggio, settore automotive e applicazioni professionali ad alta efficienza.
La struttura robusta e i componenti industriali garantiscono stabilità, affidabilità e durata nel tempo anche in contesti di utilizzo intensivo.

PRINCIPIO DI FUNZIONAMENTO

- La guaina intrecciata viene caricata nella macchina
- L’operatore imposta i parametri di lavorazione tramite PLC
- Il sistema di controllo fotoelettrico rileva e gestisce il processo di taglio
- La macchina esegue il taglio alla lunghezza programmata
- La guaina viene inserita sul cavo o sul cablaggio in modo ordinato
- Il processo garantisce una lavorazione stabile, precisa e ripetibile
- Il cablaggio risulta pronto per le successive fasi di assemblaggio o controllo qualità

PRINCIPALI VANTAGGI

- Ideale per taglio e inserimento automatico di guaine intrecciate
- Adatta per guaine intrecciate in nylon
- Diametro guaina lavorabile da 6 a 25 mm
- Lunghezza di taglio programmabile da 100 a 3500 mm
- Possibilità di personalizzazione della lunghezza di taglio
- Taglio preciso con tolleranza di ± 3 mm
- Controllo tramite PLC per gestione semplice dei parametri
- Sistema fotoelettrico micro-regolabile per maggiore precisione
- Inserimento rapido e stabile della guaina
- Produttività di almeno 600 pezzi/ora
- Migliore organizzazione e protezione dei cavi
- Struttura robusta per utilizzo professionale e industriale
- Adatta per lavorazioni in serie

PRINCIPALI APPLICAZIONI

- Taglio di guaine intrecciate in nylon
- Inserimento di guaine protettive su cavi
- Protezione e organizzazione di cablaggi elettrici
- Produzione wiring harness
- Settore automotive
- Cablaggi industriali
- Elettronica industriale
- Quadri elettrici e impianti professionali
- Assemblaggio di cavi e componenti elettrici
- Officine di cablaggio e reparti produttivi
- Applicazioni dove è richiesta protezione meccanica dei cavi

CARATTERISTICHE TECNICHE

Modello: RBEW1130

Tipologia macchina: macchina automatica per taglio e inserimento guaine intrecciate

Materiale applicabile: guaine trecciate in nylon

Diametro guaina: 6 - 25 mm

Lunghezza di taglio: 100 - 3500 mm, personalizzabile

Tolleranza di taglio: ± 3 mm

Capacità produttiva: 600 pezzi/ora

Sistema di controllo: PLC

Sistema di taglio: controllo fotoelettrico micro-regolabile

Tensione: 220 V, 50 Hz

Consumo energetico: 400 W

Temperatura di esercizio: da -5 °C a +40 °C

Umidità relativa: 40 - 90% RH

Pressione dell’aria: 0,4 - 0,6 MPa

Peso: 240 kg

Dimensioni: 500 x 1350 x 2400 mm

Applicazione: taglio e inserimento di guaine intrecciate su cavi e cablaggi

Funzionamento: automatico con controllo PLC

Utilizzo: professionale e industriale


Scheda Tecnica

Tipologia di prodotto: Macchina per il taglio della guaina trecciata
Potenza: 400W
Tensione/Frequenza: AC 220V, 50Hz
Dimensione: 500x1350x2400 (L x W x H)
Diametro interno: 6 - 25 mm
Lunghezza di Taglio: 100 - 3500 mm
Modalità di visualizazione: touch screen
Pressione dell'aria: 0.4 - 0.6 MPa
Produttività: 600 pz/h
