Macchina automatica per il taglio e la spelatura di cavi unipolari e multipolari con dispositivo di avvolgimento automatico

Codice ErreBi: 65500
TEMPI DI CONSEGNA PER ARTICOLI NON DISPONIBILI: 70GG. PER CONSEGNE URGENTI ENTRO 3 SETTIMANE CONTATTACI IN PRIVATO


Vendita al pezzo

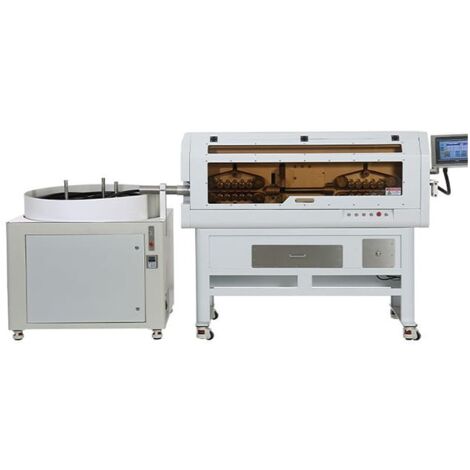

La macchina automatica RBEW05S+C per taglio, spelatura e avvolgimento cavi è un sistema professionale progettato per la lavorazione di cavi di grande sezione da 10 a 300 mm², con avvolgitore integrato per la raccolta ordinata del cavo lavorato.
È indicata per applicazioni industriali, produzione di cablaggi, lavorazione di cavi di potenza, quadri elettrici, impianti e reparti produttivi dove sono richieste precisione, produttività e gestione automatizzata del ciclo di taglio, spelatura e avvolgimento.
La macchina consente di impostare la lunghezza di taglio da 1 a 99999,9 mm, con tolleranza inferiore a 0,002 × L, garantendo lavorazioni precise anche su lunghezze elevate.
Il sistema permette la spelatura su entrambi i lati del cavo, con lunghezza di spelatura lato I da 1 a 1000 mm e lato II da 1 a 600 mm, rendendo la macchina adatta a molteplici configurazioni di cablaggio.
La guida a 32 rulli, con servomotore separato per ciascun set di rulli, assicura un avanzamento stabile e controllato del cavo durante la lavorazione, riducendo il rischio di slittamenti e migliorando la qualità del risultato finale.
L’alimentazione a nastri contribuisce a proteggere l’isolamento e la guaina esterna del cavo, evitando segni o danneggiamenti durante il trascinamento.
Il gruppo lame è composto da 2 lame separate per taglio e spelatura con servomotore, soluzione che permette una lavorazione più precisa e adatta anche a cavi di grande diametro.
Il pannello touch screen da 10 pollici consente una gestione semplice dei parametri di lavoro, con possibilità di lingua di programma personalizzata, memorizzazione delle impostazioni e regolazione dei principali parametri operativi.
L’avvolgitore integrato consente di raccogliere automaticamente il cavo lavorato in bobine con diametro da 200 a 960 mm, migliorando l’ordine della produzione e riducendo le operazioni manuali a fine ciclo.
La protezione di sicurezza e il ciclo di lavoro singolo rendono la macchina adatta a lavorazioni professionali dove sono richiesti controllo operativo, affidabilità e sicurezza durante l’utilizzo.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di alimentazione a nastri
- La guida a 32 rulli trascina il cavo in modo stabile e controllato
- L’operatore imposta da touch screen lunghezza di taglio, lunghezze di spelatura e parametri di lavorazione
- Il gruppo lame esegue il taglio del cavo alla misura programmata
- Le lame separate eseguono la spelatura del lato I e del lato II secondo i parametri impostati
- Il cavo lavorato viene convogliato verso l’avvolgitore integrato
- L’avvolgitore raccoglie automaticamente il cavo in bobina con diametro impostato
- Al termine del ciclo, il cavo risulta tagliato, spelato e avvolto in modo ordinato

PRINCIPALI VANTAGGI

- Macchina automatica per taglio, spelatura e avvolgimento cavi
- Adatta per cavi di grande sezione da 10 a 300 mm²
- Lunghezza di taglio programmabile da 1 a 99999,9 mm
- Elevata precisione con tolleranza inferiore a 0,002 × L
- Spelatura lato I da 1 a 1000 mm
- Spelatura lato II da 1 a 600 mm
- Diametro massimo tubo guida 50 mm
- Produttività da 500 a 1000 pezzi/ora
- Guida a 32 rulli per avanzamento stabile del cavo
- Servomotore separato per ciascun set di rulli
- Alimentazione a nastri per ridurre segni sull’isolamento del cavo
- Set di 2 lame separate per taglio e spelatura
- Gruppo lame con servomotore
- Touch screen da 10 pollici
- Lingua di programma personalizzata opzionale
- Avvolgitore integrato per raccolta automatica del cavo
- Diametro bobina da 200 a 960 mm
- Diametro piatto bobina 1000 mm
- Velocità bobina 2,5 m/s
- Protezione di sicurezza integrata
- Ideale per produzione industriale e lavorazione di cavi di potenza

PRINCIPALI APPLICAZIONI

- Taglio automatico di cavi di grande sezione
- Spelatura automatica lato I e lato II
- Avvolgimento automatico del cavo lavorato
- Produzione di cablaggi industriali
- Lavorazione di cavi di potenza
- Cablaggi per quadri elettrici
- Cavi per impianti industriali
- Preparazione cavi per assemblaggio
- Reparti produttivi di cablaggio
- Applicazioni elettriche industriali
- Produzione in serie
- Lavorazioni dove sono richieste precisione, produttività e raccolta ordinata del cavo

Scheda Tecnica

Tipologia di prodotto: Macchina per taglio e spelatura del cavo
Potenza: 11.7 kW
Tensione/Frequenza: AC: 110-220V, 50/60Hz
Dimensione: 2761x1061x1400 (L x W x H) mm
Sezione del cavo mmq: 10.00 mmq - 300.00 mmq
Diametro della Bobina: 200 - 960 mm
Diametro interno massimo del tubo guida: 50 mm
Lunghezza di spelatura Lato1: 1- 1000 mm
Lunghezza di spelatura Lato2: 1- 600 mm
Lunghezza di Taglio: 1 - 99999,99 mm
Modalità di guida: 32 rulli con servomotore separato
Modalità di visualizazione: touch screen da 10"
Pressione dell'aria: 0.5 - 0.7 MPa
Produttività: 500 - 1000 pz/h
Velocità svolgimento e avvolgimento: 2,5 m/s
