Macchina automatica per il taglio e la spelatura dei cavi unipolari

Codice ErreBi: 63755


Vendita al pezzo

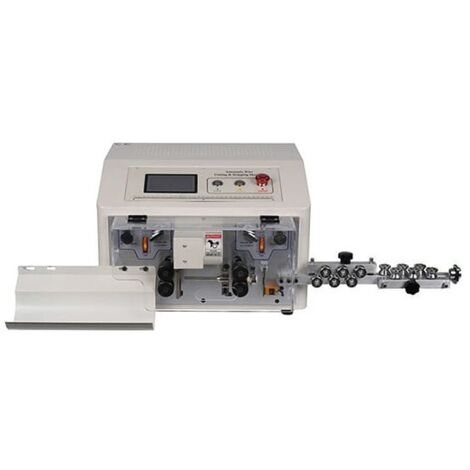

La RBEW03B+ è una macchina automatica progettata per il taglio e la spelatura precisa di cavi elettrici, ideale per lavorazioni ripetitive dove sono richieste velocità, precisione e continuità operativa.
Grazie alla struttura completamente elettrica, la macchina non necessita di aria compressa, semplificando l’installazione e rendendola adatta a reparti produttivi, laboratori di cablaggio e postazioni industriali.
Integra in un’unica soluzione le funzioni di taglio del cavo e spelatura su entrambe le estremità, permettendo di ottimizzare il processo produttivo e ridurre l’intervento manuale.
È particolarmente indicata per aziende che producono cablaggi elettrici, quadri elettrici, cablaggi automotive, cablaggi industriali e lavorazioni su cavi destinati ad apparecchiature elettroniche.
La macchina è adatta alla lavorazione di cavi con sezione da 0,10 a 10,00 mm², corrispondente indicativamente ad AWG 28 - 8.
Il sistema di controllo tramite interfaccia LCD consente di impostare con precisione i principali parametri di lavorazione, come lunghezza di taglio, lunghezza di spelatura lato I e lato II, garantendo una buona ripetibilità del risultato.
La capacità di taglio fino a 99.999,99 mm permette di lavorare sia spezzoni corti sia cavi di lunghezza elevata, adattandosi a diverse esigenze produttive.
Il sistema a 4 rulli di trasporto assicura un avanzamento stabile del cavo, contribuendo a mantenere precisione e continuità durante il ciclo di lavoro.
Grazie alla produttività da 3000 a 6000 pezzi/ora, la macchina consente di aumentare l’efficienza rispetto alle lavorazioni manuali o semi-automatiche.
Il livello di rumorosità inferiore a 55 dB(A) rende la macchina adatta anche ad ambienti di lavoro dove è importante contenere il rumore operativo.
La struttura compatta facilita l’inserimento della macchina in linee produttive, laboratori di assemblaggio e postazioni dedicate alla lavorazione dei cavi.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di alimentazione
- La macchina avanza il cavo tramite il sistema a 4 rulli di trasporto
- L’operatore imposta tramite display LCD la lunghezza di taglio e le lunghezze di spelatura
- Il sistema esegue il taglio alla misura programmata
- Le lame effettuano la spelatura dell’estremità anteriore e posteriore
- Il cavo lavorato viene rilasciato pronto per le successive fasi di assemblaggio

PRINCIPALI VANTAGGI

- Processo automatico di taglio e spelatura
- Funzionamento completamente elettrico, senza aria compressa
- Adatta per cavi da 0,10 a 10,00 mm²
- Compatibile con sezioni AWG 28 - 8
- Sistema di trasporto a 4 rulli per avanzamento stabile
- Lunghezza di taglio fino a 99.999,99 mm
- Lunghezza di spelatura regolabile su entrambi i lati
- Elevata produttività fino a 6000 pezzi/ora
- Riduzione dei tempi rispetto alle lavorazioni manuali
- Buona ripetibilità del processo
- Rumorosità contenuta inferiore a 55 dB(A)
- Struttura compatta e adatta a postazioni produttive

PRINCIPALI APPLICAZIONI

- Produzione di cablaggi elettrici
- Cablaggi automotive
- Cablaggi industriali
- Quadri elettrici e automazione
- Produzione wiring harness
- Preparazione cavi per crimpatura
- Preparazione cavi per stagnatura
- Assemblaggio componenti elettronici
- Produzione di kit di cablaggio
- Laboratori di prototipazione e manutenzione elettrica

CARATTERISTICHE TECNICHE

Modello: RBEW03B+
Tipologia: macchina automatica per taglio e spelatura cavi
Sezione cavo: 0,10 - 10,00 mm²
Sezione cavo AWG: AWG 28 - 8
Lunghezza di taglio: 1 - 99.999,99 mm
Tolleranza di taglio: 0,002 × L
Lunghezza di spelatura lato I: 0 - 25 mm
Lunghezza di spelatura lato II: 0 - 60 mm
Diametro massimo tubo guida cavo: 8 mm
Sistema di trasporto: 4 rulli di trasporto
Produttività: 3000 - 6000 pezzi/ora
Alimentazione: AC 110V / 220V, 50 - 60 Hz
Potenza: 450W
Rumorosità: inferiore a 55 dB(A)
Peso: 32 kg
Dimensioni macchina: 465 × 465 × 350 mm

Scheda Tecnica

Tipologia di prodotto: Macchina per taglio e spelatura del cavo
Potenza: 300W
Tensione/Frequenza: AC: 110-220V, 50/60Hz
Dimensione: 540x510x400 (L x W x H)
Sezione del cavo mmq: 0.1 - 10.00 mmq
Sezione del cavo AWG: 28 AWG - 8 AWG
Diametro interno massimo del tubo guida: 10 mm
Lunghezza di spelatura Lato1: 0 - 50 mm
Lunghezza di spelatura Lato2: 0 - 50 mm
Lunghezza di Taglio: 1 - 99999,99 mm
Produttività: 1800 - 4800 pz/h
