Interruttore automatico Legrand TX3 S303 3P C 10A AC 6kA 403543

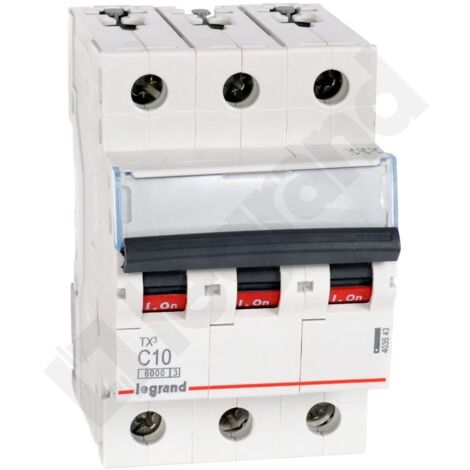

LEGRAND / S30TX / 403543 Interruttore automatico miniaturizzato 3P C 10A AC 6kA S303 TX3 – Legrand 403543 Legrand 403543 è un interruttore automatico miniaturizzato della famiglia di prodotti S30TX. Protegge il circuito dagli effetti di sovraccarichi e cortocircuiti. La struttura modulare consente di equipaggiare il quadro elettrico con protezioni adatte a uno specifico circuito. Questa variante è descritta dal produttore come: TX3 - Interruttore automatico miniaturizzato s 303 3P 10A 6000A caratteristica C. I parametri più importanti che identificano questa versione sono: numero di poli 3P, corrente 10 A. 3P POLI CARATTERISTICA C CORRENTE 10 A CORTOCIRCUITO 6 kA Applicazione e principio di funzionamento Questo interruttore automatico viene utilizzato in impianti che richiedono parametri di corrente adeguati e una capacità di interruzione di cortocircuito sufficiente. La caratteristica di intervento deve essere selezionata in base al tipo di carico e alle relative correnti di spunto. La variante con caratteristica C corrisponde al campo di funzionamento dell'elemento elettromagnetico di 5–10 × In. In pratica, la scelta deve essere effettuata in base alla natura dei carichi e alla protezione del circuito richiesta. Dati tecnici Produttore Legrand Numero di catalogo 403543 Gruppo / tipo di dispositivo Interruttore automatico miniaturizzato Serie di catalogo Legrand S30TX EAN (BMEcat del produttore) 3414970389497 Numero di poli 3P Caratteristica di intervento C Corrente nominale 10 A Parametro corrente di cortocircuito / impulsiva dal nome del produttore 6 kA Larghezza modulare (ETIM) 3 moduli DIN Profondità di incasso (ETIM) 44 mm Campo di intervento dell'elemento elettromagnetico 5–10 × In Tipo di protezione Sovraccarico e cortocircuito Sistema dati BMEcat Legrand Polska / ETIM 10.0 Design e vantaggi Variante prodotto: S30TX / 403543 variante: tx3 - interruttore automatico miniaturizzato s 303 3p 10a 6000a caratteristica c. Protezione da sovraccarico e cortocircuito del circuito selezionato. Il design modulare facilita la disposizione dei dispositivi su una guida DIN. Differenziazione delle varianti in base al numero di poli, alle caratteristiche e alla corrente. Il circuito può essere descritto nella documentazione del quadro elettrico. Selezione e montaggio: La selezione prevede la verifica della sezione e della portata del filo, della corrente di cortocircuito prevista e delle condizioni di spegnimento automatico. La corrente nominale del dispositivo non sostituisce l'analisi del circuito protetto. La selezione finale deve essere confermata in base ai parametri elettrici e meccanici, ai disegni e alle raccomandazioni del produttore per il codice specifico 403543. Accessori e prodotti compatibili: I seguenti componenti sono destinati al sistema del produttore indicato. Prima del collegamento, verificare la variante richiesta e le istruzioni di montaggio. Legrand 406250 – Contatto ausiliario TX3/DX3: Indicazione della posizione del contatto; accessorio descritto da Legrand come destinato a TX3/DX3. Legrand 406252 – Contatto di segnalazione TX3/DX3: Indicazione di intervento del dispositivo; verificare la configurazione consentita. Accessori e pulsanti sono prodotti separati; l'elenco non sostituisce la tabella di compatibilità Legrand. Altre varianti della stessa serie Altre versioni di questo tipo di prodotto Legrand possono differire per parametri chiave. Confrontale prima della scelta, poiché non sono automaticamente intercambiabili. Interruttore automatico miniaturizzato 3P C 13A AC 6kA S303 TX3 – Legrand 403544 Un'altra variante della stessa famiglia; confronta valori nominali, versioni e campo di applicazione. Interruttore automatico miniaturizzato 3P C 6A AC 6kA S303 TX3 – Legrand 403541 Un'altra variante della stessa famiglia; confronta valori nominali, versioni e campo di applicazione. Informazioni tecniche importanti Non confondere i valori di capacità di cortocircuito indicati per tensioni e norme diverse. La scelta finale richiede la verifica delle istruzioni e delle condizioni di installazione. Documentazione del produttore Ulteriori parametri, disegni e condizioni di applicazione sono disponibili nella scheda tecnica Legrand (PDF).
