Kit relè ventola di raffreddamento radiatore, interruttore termostato, accessorio di montaggio per autoveicoli

Caratteristiche:

1. L'utilizzo di questo kit può facilitare l'installazione di qualsiasi ventola elettrica nel progetto del sistema di raffreddamento; molto conveniente.
2. Può proteggere notevolmente la sicurezza delle apparecchiature del sistema automobilistico. Quando la corrente di cortocircuito del sistema è troppo elevata, l'interruttore automatico scatta automaticamente.
3. Contenuto della confezione: cavo di collegamento, sensore di temperatura dell'acqua, relè, protezione da sovraccarico e 8 terminali di cablaggio isolati; tutto il necessario è incluso.
4. Durevole, non facilmente danneggiabile, non richiede frequenti sostituzioni; molto conveniente.
5. Materiale plastico sicuro, non facile da danneggiare l'auto e può prevenire perdite inutili.

Specifiche:

Condizione: 100% nuovo di zecca
Tipo di articolo: Kit relè ventola di raffreddamento radiatore
Materiale: Plastica
Applicazione: Funziona per ventole da 7/8 pollici, ventole da 10/12/14/16 pollici
Come cablare gli interruttori del termostato della ventola a terminale singolo:
1. Questi interruttori devono essere utilizzati insieme a un relè.
2. L'interruttore deve azionare il relè e il relè deve alimentare la ventola, poiché una ventola elettrica in genere assorbe molta corrente. Quando l'interruttore si chiude verso massa (tra 170 e 210 °C), il relè viene eccitato e alimenta la ventola. L'interruttore si aprirà e interromperà il circuito di massa quando la temperatura scende.
3. Il relè si disattiva e interrompe l'alimentazione alla ventola.
Precauzioni per l'installazione:
(1) Spegnere il motore e, una volta che l'acqua del radiatore del motore si è raffreddata a temperatura ambiente, sostituirlo con un nuovo interruttore termico della ventola di raffreddamento.
(2) Evitare di utilizzare fonti esterne ad alta temperatura dopo l'installazione.
(3) Durante l'installazione, evitare di spruzzare acqua sulle parti dell'auto circostanti.
Collegamento diretto: (La ventola funzionerà quando l'accensione è inserita.)
1. 1. Collegare il filo positivo del motore della ventola (blu) a una fonte di alimentazione a 12 V controllata dall'accensione, ad esempio una scatola dei fusibili.
Nota: si consiglia di utilizzare un fusibile in linea da 20 A (non incluso) per ogni ventola.
2. Fissare il filo negativo del motore della ventola (nero) a una massa adeguata.
Nota: se possibile, collegare direttamente al terminale negativo della batteria.
3. Ricollegare la batteria.
Relè:
Filo nero: Termostato
Filo blu: Ventola (filo blu sulla ventola)
Filo bianco: Interruttore automatico attivato sul lato AUX
Filo rosso: Interruttore di accensione con fusibile bus da 30A-40A

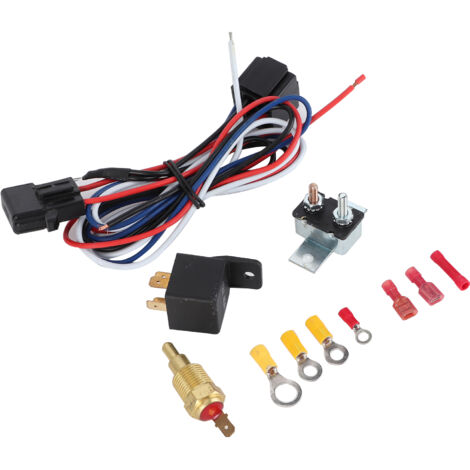

Contenuto della confezione:

1 x Cavo di collegamento1 x Sensore di temperatura dell'acqua1 x Relè1 x Protezione da sovraccarico7 x Terminali di isolamento del cablaggio
