Kit di riparazione filettature m6-m10 / YT-1769 / yato

inject_orbitvu( "presentation1-container", "http://www.yato-shop.pl/js/jquery/orbitvu12/orbitvuer12.swf", "http://www.yato-shop.pl/js/jquery/orbitvu12/expressInstall.swf", { ovus_folder: "http://www.yato-shop.pl/media/3d/yt-1769_a/", content2: "yes", width: "480", height: "360", force_html5: "yes", }); Kit professionale per la riparazione di filettature M6 - M110. Punte e maschi sono realizzati in acciaio rapido HSS 4341. I maschi a singolo passaggio creano una filettatura in cui viene inserito un inserto a spirale in acciaio inossidabile temprato. L'inserto viene inserito utilizzando una manopola di guida e un punzone, che spezza la punta sporgente dell'inserto.

Scopo / Applicazione
Il set è progettato per 3 tipi di filettatura:
M6 x 1,0 x 10,8 mm,
M8 x 1,25 x 10,8 mm,
M10 x 1,5 x 13,5 mm.

Modalità d'uso
- Determinare la dimensione della filettatura danneggiata e quindi selezionare un kit di riparazione della stessa dimensione.
- Forare la filettatura danneggiata con la punta del set.
- Quindi filettarla utilizzando il maschio incluso nel set. Il maschio deve essere montato
nella manopola del maschio. La manopola non è inclusa nel set.
- Montare l'inserto sulla manopola a spirale in modo che la parte trasversale dell'inserto si trovi nella fessura della manopola. Quindi fissare l'inserto con un anello in modo che non si allunghi
durante l'avvitamento. Fissare l'anello con una vite.
- Avvitare completamente l'inserto nel foro precedentemente filettato. Estrarre la manopola. Utilizzando uno spillo,
rompere la sezione trasversale dell'inserto.
- Avvitare la vite nella filettatura riparata.

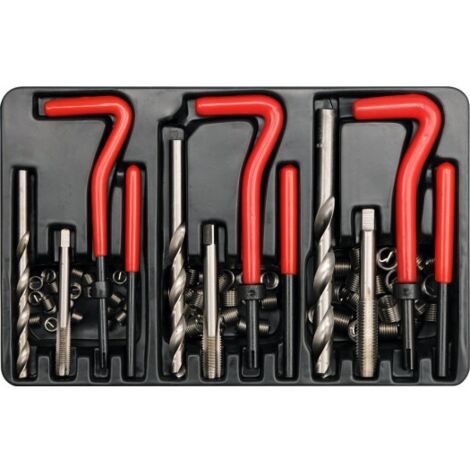

Contenuto della confezione
- 3 punte da trapano per alesare la filettatura danneggiata
- 3 maschi a singolo passaggio per creare una filettatura per il nuovo inserto
- 3 confezioni di inserti a spirale
- 3 manopole per avvitare gli inserti a spirale
- 3 punzoni
- 1 chiave a brugola
- custodia
