Descrizione generale

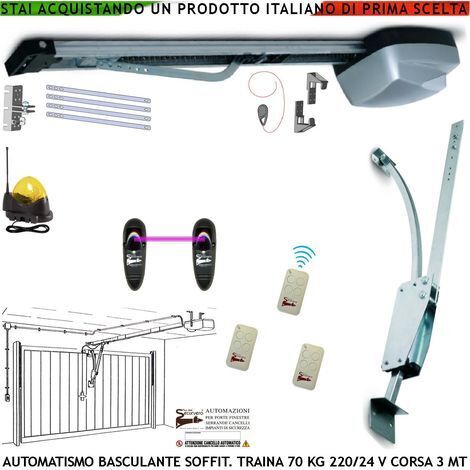

Il Kit di Automazione Motore 220/24 V da Soffitto è progettato per porte basculanti fino a 70 kg. Questo sistema completo include un motoriduttore elettromeccanico autobloccante con encoder, adatto per installazioni a soffitto. È in grado di gestire porte con una superficie massima di 9 m² e offre una spinta di 700 Nm, garantendo un funzionamento efficiente e sicuro.Specifiche tecniche
- Alimentazione: 220/24 V, 50/60 Hz
- Assorbimento medio: 0,7 A
- Giri motore: 220 RPM
- Spinta: 700 Nm
- Temperatura di esercizio: -20° + 55° C
- Romorosità: 30 DBA
- Grado di protezione: IP 30
- Lubrificazione: grasso al litio
- Protezione termica: 135°
Compatibilità e accessori
Il kit include una serie di accessori per un'installazione completa:- Motoriduttore SV-UB7
- Binario in alluminio SV-GFU (2 pezzi da 1,5 metri)
- Pattino di traino SV-PAT
- Catena di trasmissione in acciaio SV-CTB
- Tendicatena regolabile SV-TCB
- Aste per prolunga SV-PRL
- Bandelle in acciaio SV-AAS
- Staffa snodo SV-SST
- Archetto universale SV-ARC
- Centrale di comando SV-CEB
- Radiocomandi SV-TRC (3 canali)
- Fotocellule di sicurezza SV-EVE
- Faro 220 V SV-LAB
- Cartello di avviso SV-MON
- Certificato di garanzia SV-GAR
- Istruzioni dettagliate SV-IST
Installazione
Il kit è fornito con istruzioni dettagliate per il montaggio, che includono:- Fissaggi del carrello di traino
- Sblocco e regolazione
Utilizzo
Il sistema è controllato da una centrale con decoder, che permette la selezione delle funzioni e l'apprendimento delle corse di apertura/chiusura e pausa. Include anche una luce di cortesia e un'uscita per accessori come le fotocellule.Altre informazioni
- Sblocco di emergenza sul pattino di traino in caso di assenza di alimentazione 220 V
- Uscita relè intermittente con lampeggi differenziati per indicare i movimenti in atto
- Faro con antenna accordata a 433,92 MHz da parete
