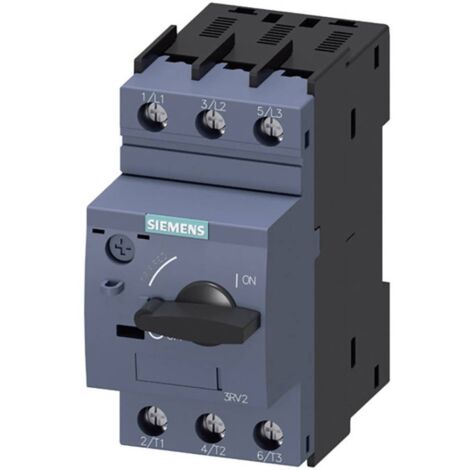

Interruttore salvamotore Siemens per S00 1.4-2A 3RV20111BA10

Interruttore salvamotore Siemens , con le seguenti caratteristiche:

• Tensione di isolamento con grado di inquinamento 3 con AC valore nominale 690 V
• Tensione di tenuta a impulso valore nominale 6 kV
• Tensione di impiego valore nominale 690 V
• Frequenza di impiego valore nominale 50/60 Hz
• Corrente di impiego valore nominale 2A
• Valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente 1,4 ... 2A
• Potere di interruzione di servizio in cortocircuito (Ics) con AC 100 kA
• 3 poli
• 2, 5 moduli

Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.

Caratteristiche:

• Serie Siemens
• Tensione di isolamento con grado di inquinamento 3 con AC valore nominale 690 V
• Tensione di tenuta a impulso valore nominale 6 kV
• Tensione di impiego valore nominale 690 V
• Frequenza di impiego valore nominale 50/60 Hz
• Corrente di impiego valore nominale 2A
• Valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente 1,4 ... 2A
• Potenza dissipata con valore nominale di corrente in AC in stato di funzionamento caldo 7,25 W - in AC in stato di funzionamento caldo per ogni polo 2,4W
• Grandezza costruttiva S00
• Resistenza agli urti secondo IEC 60068-2-27 25g / 11 ms
• Durata di vita meccanica (cicli di manovra) dei contatti principali tip 100 000 - dei contatti ausiliari tip 100 000
• Altitudine di installazione per altitudine s.l.m. max 2000 m
• Temperatura ambiente durante l'esercizio -20/+60 °C - durante l'immagazzinaggio -50/+80 °C - durante il trasporto -50/+80 °C
• Compensazione di temperatura -20 ... +60 °C
• Umidità relativa durante l'esercizio 10 ... 95 %
• 3 poli
• 2, 5 moduli
• Potere di interruzione di servizio in cortocircuito (Ics) con AC 100 kA
• Grado di protezione lato frontale IP20
• Posizione di montaggio a piacere
• Tipo di fissaggio fissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN
• Altezza 97 mm
• Larghezza 45 mm
• Profondità 97 mm
• Coppia di serraggio per contatti principali con morsetti a vite 0,8 ... 1,2 Nm
• Esecuzione del codolo del cacciavite Diametro 5...6 mm
• Dimensioni della punta del cacciavite Pozidriv 2

• Tipologia : Salvamotori
• Moduli : 2.5
• Poli : 3P
• Potere : 100KA
• Ampere : 1.4-2A
