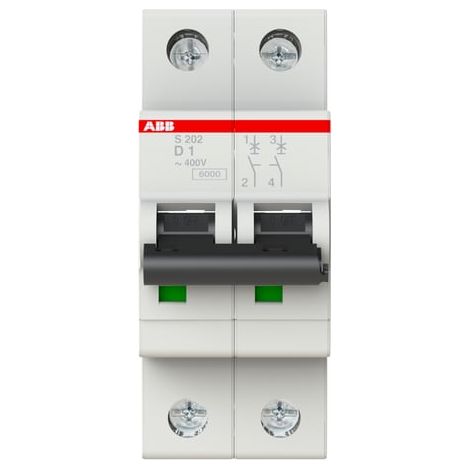

Interruttore modulare ABB S200 2P 1A curva D 6kA - 2CDS252001R0011

Prodotto esaurito

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Informazioni sul prodotto

Descrizione

Caratteristiche generali Profondità : 69 mm Altezza : 88 mm Larghezza : 35 mm Peso : 0,224 kg Peso netto : 0,25 kg Peso lordo : 0,24 kg Tipo di prodotto : Disjoncteur miniature (System pro M compact S200) Norme : IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 Potere di interruzione (gamma S200) : fino a 6 kA a 230/400 V CA Corrente nominale (gamma S200) : fino a 63 A Meccanismi di sgancio : meccanismo di sgancio termico ritardato per la protezione contro i sovraccarichi e meccanismo di sgancio elettromagnetico per la protezione contro i cortocircuiti (gamme S200) Accessorio di montaggio : contatto ausiliario montato in basso può essere installato su S200 per risparmiare il 50% di spazio (caratteristica della gamma S200) Applicazioni : applicazioni residenziali, commerciali e industriali (adatto per la gamma S200) Linea di prodotto : S200 Numero di poli : 2P Corrente nominale : 1 A Curva di sgancio : D Potere di interruzione : 6/10 kA (2 modules) Numero di moduli : 2 Grado di protezione (IP) : IP20 Compatibile con pettine : Sì Temperatura ambiente di funzionamento : -25 ... +55 °C Temperatura di stoccaggio : -40 ... +70 °C Resistenza agli urti : 25g / 2 chocs / 13 ms Resistenza alle vibrazioni : 5g, 20 cicli a 5 ... 150 ... 5 Hz con carico 0,8 In Condizioni ambientali : 28 cicli con 55 °C / 90-96% e 25 °C / 95-100% Stato RoHS : Conforme alla direttiva UE 2002/95/CE del 18 agosto 2005 e successivo emendamento Tensione operativa nominale : secondo IEC 60898-1 400 V CA ; secondo IEC 60947-2 440 V CA Perdita di potenza : 2,5 W alle condizioni nominali di funzionamento per polo 1,25 W Tensione di isolamento nominale (Ui) : secondo IEC/EN 60664-1 440 V Tensione operativa : Maximum (tolérance incluse) 125 V CC ; maximum (tolérance incluse) 440 V CA ; minimum 12 V CA / 12 V CC Frequenza nominale (f) : 50 Hz / 60 Hz Potere di interruzione nominale (Icn) : 6 kA Potere di interruzione estremo (Icu) : 10 kA Potere di interruzione di servizio (Ics) : 7,5 kA Classe di limitazione dell'energia : 3 Categoria di sovratensione : III Grado di inquinamento : 3 Tensione di tenuta agli impulsi nominale (Uimp) : 4 kV (6,2 kV al livello del mare) (5,0 kV a 2000 m) Tensione di prova dielettrica : 50 / 60 Hz, 1 min : 2 kV Materiale dell'involucro : Groupe d'isolation II, RAL 7035 ; exposition au feu V2 secondo UL94 Tipo di attuatore : Gruppo di isolamento II, nero, sigillabile Indicazione di posizione dei contatti : Rouge ON / Vert OFF Note : IP40 in un involucro con coperchio Resistenza elettrica : 20000 cicli CA Resistenza meccanica : 20000 cicli Tipo di morsetto : Morsetti a vite Tipo di morsetto a vite : Morsetto a sollevamento cilindrico bidirezionale con sicurezza integrata Capacità di connessione : Barra collettrice 10 / 10 mm² ; flessibile con puntalino 0,75 ... 25 mm² ; flessibile 0,75 ... 25 mm² ; rigido 0,75 ... 35 mm² ; cordato 0,75 ... 35 mm² Dimensione del conduttore : 25 mm² Coppia di serraggio : 2,8 N·m Cacciavite consigliato : Pozidriv 2 Montaggio su guida DIN : TH35-15 (guida di montaggio 35 x 15 mm) secondo IEC 60715 ; TH35-7.5 (guida di montaggio 35 x 7,5 mm) secondo IEC 60715 Posizione di montaggio : Qualsiasi Tensione di funzionamento massima UL/CSA : 480Y / 277 V CA Capacità di connessione UL/CSA : Barra collettrice 18...8 AWG ; conduttore 18...4 AWG Coppia di serraggio UL/CSA : 25 in·lb Potere di interruzione secondo UL1077 : (CC) 10 kA (CA) 6 kA Profondità incassata : 69 mm Numero di poli protetti : 2 Tensione nominale : 400 V Tipo di tensione : CA/CC Potere di interruzione nominale Icu secondo IEC 60947-2 à 230 V : 20 kA Installazione a incasso : No Commutazione simultanea del conduttore neutro : No Attrezzatura aggiuntiva possibile : Sì Larghezza in numero di moduli : 2,0 Sezione di conduttore collegabile multifilare : 0,75 mm² Sezione di conduttore collegabile ad anima piena : 0,75 mm² Antideflagrante : No

Caratteristiche

Marche
ABB
Intensità di corrente
1 A
Garanzia
2 anno(i)
Numero articoli per confezione
1
Curva di sgancio
D
Funzione dell'interruttore automatico
Unipolare
Indice di protezione
IP20
Larghezza
35 mm
Materiale
Plastica
Tipo di installazione elettrica
A vista
Quantità di moduli
2
Quantità di poli
2
Peso
250 g
Tipo di interruttore automatico
Interruttore di sezionamento
Tipo di porta di connessione
DIN
Referenza ManoMano
ME55963594
MMID
764982004613
Rif. costruttore
352252
EAN
4016779530491

Visita la vetrina ABB

ABB è una multinazionale svizzero-svedese con sede a Zurigo, in Svizzera. L'azienda è leader mondiale nella costruzione di reti elettriche ed è attiva in molti settori, in particolare nelle tecnologie dell'energia e dell'automazione. ABB è presente in quasi 100 Paesi e conta circa 135.000 dipendenti. Il suo fatturato alla fine del 2015 era di 35,5 miliardi di dollari. Il Gruppo è quotato alle borse di Zurigo e Stoccolma dal 1999 e alla borsa di New York dal 2001. Presente in Francia dal 1979, ABB impiega 2.000 persone in 20 siti. "Le nostre soluzioni migliorano l'efficienza, la produttività e la qualità delle attività dei nostri clienti, riducendo al minimo l'impatto ambientale. Nel corso del tempo, ABB ha continuato a sviluppare questa tecnologia, rimanendo al passo con l'evoluzione degli standard, e oggi dispone di una delle gamme più ampie del mercato." Nel mercato residenziale, ABB ha sviluppato una gamma completa per le nuove installazioni e le ristrutturazioni, conforme allo standard NF C 15-100. La gamma comprende quadri elettrici, interruttori automatici e quadri di sicurezza. La gamma comprende quadri elettrici, interruttori automatici, interruttori differenziali, protezioni contro i fulmini, videocitofoni e audio, rilevatori di fumo (DAAF), condotti tecnici residenziali (GTL), quadri elettrici, ecc.
