Informazioni sul prodotto
Descrizione
Codice ErreBi: 69149
Codice produttore: ABBDS201C10A30
Produttore: ABB
Vendita al pezzo

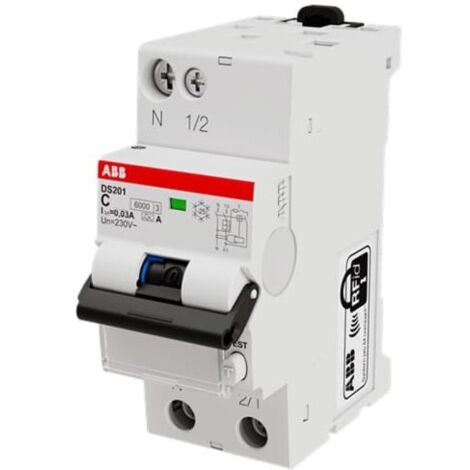

L’articolo DS201C10A30 è un dispositivo combinato che integra in un unico modulo le funzioni di interruttore magnetotermico (protezione da sovraccarico e cortocircuito) e di differenziale (protezione da guasto a terra).
È progettato per applicazioni monofase standard (residenziali, commerciali e anche in alcuni contesti industriali leggeri)
Funzionamento e modalità d’uso
1) Protezione magnetotermica (sovraccarico / cortocircuito)
Il dispositivo “magnetotermico” agisce su due fenomeni:
- Termico: rileva correnti sopra il valore nominale (es. carichi troppo elevati) e interviene dopo un tempo proporzionale al sovraccarico (evitando interventi per piccole oscillazioni).
- Magnetico: in caso di cortocircuito (corrente elevatissima), la parte magnetica scatta quasi istantaneamente per interrompere il circuito.
2) Protezione differenziale (guasto a terra)
Un sensore interno monitora la differenza di corrente tra fase e neutro. Se questa differenza (corrente di dispersione) supera 30 mA, il dispositivo scatta e interrompe il circuito, prevenendo scosse elettriche e incendi da dispersione di corrente. Essendo di tipo A, è in grado di riconoscere correnti alternate sinusoidali e correnti pulsanti continue (ad esempio generate da dispositivi elettronici)
Caratteristiche tecniche
Tipologia di prodotto: Interruttore magnetotermico differenziale (RCBO) 1P + N
Amperaggio: 10A
Sensibilità differenziale: 30 mA
Tipo differenziale: Classe A (capace di rilevare anche correnti pulsanti dirette)
Potere di interruzione (Icu): fino a 10 kA (a seconda della tensione)
Potere nominale cortocircuito (Icn): 6 kA
Corrente di servizio (Ics): 7 kA
Tensione nominale: 230 V
Tensione di isolamento (Ui): 500V
Tensione di prova (Ut): 170 - 264 V
Impulso nominale (Uimp): 4 kV
Dimensioni: 35 × 69 × 85 mm
Grado di protezione: IP20/IP40 (in ambiente protetto)
Cicli di vita elettrica/meccanica: 10 000 cicli elettrici/20 000 cicli meccanici
Temperatura di esercizio: -25 / +55 °C
Scheda Tecnica
Tipologia di prodotto: Interruttore
Amperaggio: 10A
IP Protezione: IP2X
Temperatura operativa: -25°C a +55°C
Voltaggio: 230V
Capacità d'interruzione: 6 kA
Durata meccanica: 20000 cicli meccanici
Test Voltaggio: 170 - 264 V
Codice produttore: ABBDS201C10A30
Produttore: ABB
Vendita al pezzo
L’articolo DS201C10A30 è un dispositivo combinato che integra in un unico modulo le funzioni di interruttore magnetotermico (protezione da sovraccarico e cortocircuito) e di differenziale (protezione da guasto a terra).
È progettato per applicazioni monofase standard (residenziali, commerciali e anche in alcuni contesti industriali leggeri)
Funzionamento e modalità d’uso
1) Protezione magnetotermica (sovraccarico / cortocircuito)
Il dispositivo “magnetotermico” agisce su due fenomeni:
- Termico: rileva correnti sopra il valore nominale (es. carichi troppo elevati) e interviene dopo un tempo proporzionale al sovraccarico (evitando interventi per piccole oscillazioni).
- Magnetico: in caso di cortocircuito (corrente elevatissima), la parte magnetica scatta quasi istantaneamente per interrompere il circuito.
2) Protezione differenziale (guasto a terra)
Un sensore interno monitora la differenza di corrente tra fase e neutro. Se questa differenza (corrente di dispersione) supera 30 mA, il dispositivo scatta e interrompe il circuito, prevenendo scosse elettriche e incendi da dispersione di corrente. Essendo di tipo A, è in grado di riconoscere correnti alternate sinusoidali e correnti pulsanti continue (ad esempio generate da dispositivi elettronici)
Caratteristiche tecniche
Tipologia di prodotto: Interruttore magnetotermico differenziale (RCBO) 1P + N
Amperaggio: 10A
Sensibilità differenziale: 30 mA
Tipo differenziale: Classe A (capace di rilevare anche correnti pulsanti dirette)
Potere di interruzione (Icu): fino a 10 kA (a seconda della tensione)
Potere nominale cortocircuito (Icn): 6 kA
Corrente di servizio (Ics): 7 kA
Tensione nominale: 230 V
Tensione di isolamento (Ui): 500V
Tensione di prova (Ut): 170 - 264 V
Impulso nominale (Uimp): 4 kV
Dimensioni: 35 × 69 × 85 mm
Grado di protezione: IP20/IP40 (in ambiente protetto)
Cicli di vita elettrica/meccanica: 10 000 cicli elettrici/20 000 cicli meccanici
Temperatura di esercizio: -25 / +55 °C
Scheda Tecnica
Tipologia di prodotto: Interruttore
Amperaggio: 10A
IP Protezione: IP2X
Temperatura operativa: -25°C a +55°C
Voltaggio: 230V
Capacità d'interruzione: 6 kA
Durata meccanica: 20000 cicli meccanici
Test Voltaggio: 170 - 264 V
Caratteristiche
- MarcheABB
- Altezza85 mm
- Tensione elettrica230 V
- Intensità di corrente10 A
- Indice di protezioneIP20
