Descrizione generale

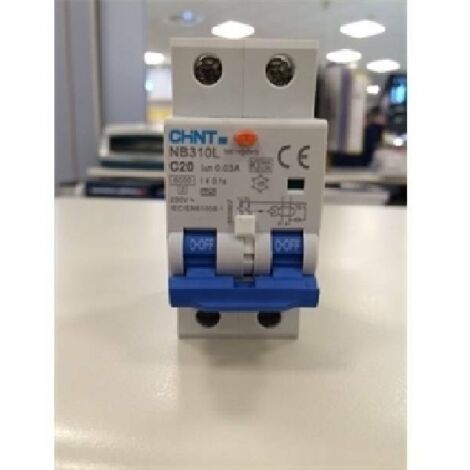

L'interruttore magnetotermico differenziale CHINT è un dispositivo di sicurezza combinato, progettato per proteggere da sovraccarichi e cortocircuiti (funzione magnetotermica) e da dispersioni di corrente verso terra (funzione differenziale). Questo modello è un interruttore bipolare (2P) con una corrente nominale di 16A, un potere di interruzione di 6kA e una sensibilità differenziale di 30mA. È installato su guida DIN e adatto per applicazioni domestiche e commerciali.Specifiche tecniche
- Tipo: Interruttore magnetotermico differenziale
- Numero di Poli: 2P (bipolare)
- Corrente nominale (In): 16 A
- Potere di interruzione (Icn): 6 kA
- Sensibilità di intervento (IΔn): 30 mA
- Tipo di intervento differenziale: AC (rileva solo correnti di dispersione alternate)
- Curva di intervento magnetotermico: C
- Frequenza nominale: 50/60 Hz
- Tensione nominale Vac: 230 V
- Tensione di isolamento Ui: 500 Vac
- Tensione di impulso Uimp: 4 kV
- Potenza dissipata: 7 W
- Grado di protezione: IP20
- Dimensioni (h x l x p): 86 x 36 x 78 mm
- Numero di moduli DIN: 2
Compatibilità e accessori
- Accessori abbinabili: Contatti ausiliari serie XF9, Contatti di allarme serie XF9J, Bobina di sgancio serie S9, Bobina di minima tensione serie V9
Installazione
- Tipo di installazione: Guida DIN
- Montaggio: Standard su guida DIN, semplifica l'installazione
Utilizzo
- Ideale per la protezione di impianti elettrici domestici, uffici e negozi
- Adatto per circuiti di illuminazione e prese, nonché per circuiti di alimentazione di elettrodomestici
Altre informazioni
- La scelta dell'interruttore deve considerare le caratteristiche dell'impianto elettrico e le normative di sicurezza; è consigliabile consultare un elettricista qualificato per la corretta selezione e installazione.
