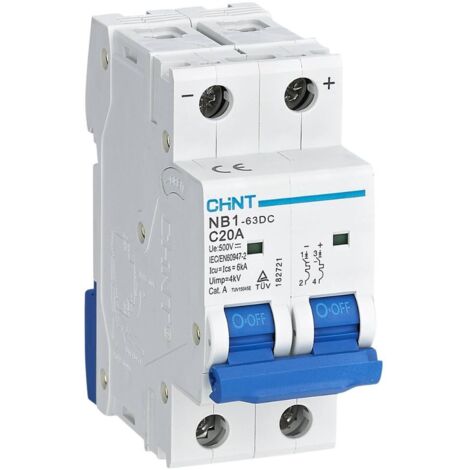

Interruttore magnetotermico CHINT NB1-63DC 20A 500V: sicurezza e affidabilità nei sistemi DC professionali

Panoramica tecnica

L’interruttore magnetotermico CHINT NB1-63DC codice 182721 è un dispositivo progettato per la protezione di circuiti in corrente continua, rispondendo alle esigenze di impianti fotovoltaici, sistemi di accumulo energetico, telecomunicazioni e distribuzione DC. È essenziale in contesti dove le condizioni di interruzione richiedono soluzioni specifiche rispetto ai sistemi in corrente alternata.

Grazie alla configurazione 2 poli, corrente nominale di 20A e tensione nominale fino a 500Vdc, questo interruttore assicura un'affidabilità operativa elevata e una protezione efficace contro sovraccarichi e cortocircuiti. La curva di intervento C fornisce una risposta ottimale in presenza di correnti di spunto moderate, evitando interventi intempestivi.

La qualità costruttiva del marchio CHINT, unita al meccanismo di intervento ad energia accumulata, garantisce una lunga durata sia meccanica che elettrica. Questo dispositivo è conforme alle normative internazionali, progettato per funzionare in ambienti industriali con grado di protezione IP20 e montaggio su guida DIN TH35.

Benefici utente

Questo interruttore magnetotermico DC affronta le esigenze specifiche dei circuiti in corrente continua, dove la continuità del servizio e l'interruzione dell'arco sono cruciali.

• Protezione dedicata per corrente continua: struttura interna ottimizzata per DC, ideale per impianti fotovoltaici e sistemi di accumulo.
• Stabilità operativa su carichi continui: curva C calibrata per carichi DC, riducendo sganci indesiderati.
• Affidabilità in quadri FV: potere di interruzione 6 kA, perfetto per la protezione di stringhe e linee DC.
• Sicurezza impiantistica: separazione completa dei poli per un isolamento efficace del circuito.
• Durata nel tempo: meccanismo ad energia accumulata con elevata vita meccanica ed elettrica.
• Facilità di manutenzione: indicatore visivo ON/OFF e montaggio su guida DIN standard per interventi rapidi.

L’utilizzatore avrà così accesso a una protezione DC affidabile e conforme agli standard richiesti negli impianti moderni.

Casi d’uso

Questo modello è progettato per applicazioni reali in DC, dove l'uso di interruttori AC sarebbe inadeguato o rischioso.

• Stringhe fotovoltaiche DC: protezione delle linee tra moduli e inverter fino a 500 Vdc.
• Quadri di campo fotovoltaici: installazione nei quadri di stringa o sottocampo per sezionamento e protezione.
• Sistemi di accumulo a batterie: protezione delle linee DC tra batterie, BMS e inverter.
• Impianti di telecomunicazione: alimentazioni DC stabili per apparati sensibili.
• Distribuzione DC industriale: utilizzo in quadri elettrici DC per macchinari specializzati.

In tutti questi contesti garantisce continuità di servizio e sicurezza elettrica.

Specifiche tecniche

nd Coppia di serraggio <-/d >- d 2,5 Nm <-/d >- d <-/d >- nnd Dimensioni (L×A×P) <-/d >- d 36 × 86 × 78 mm <-/d >- d <-/d >- nnd Peso <-/d >- d 0,32 kg <-/d >- d <-/d >- nnd Norme <-/d >- d IEC/EN 60947-2 <-/d >- d <-/d >- nnd Certificazioni <-/d >- d CE, CB, TÜV, CCC <-/d >- d <-/d >- nnd Applicazioni <-/d >- d Fotovoltaico, sistemi DC, accumulo <-/d >- d <-/d >-

Voce	Dato
Marca	CHINT
Codice	182721
Serie	NB1-63DC
Tipologia	Interruttore magnetotermico per corrente continua
Numero di poli	2P
Corrente nominale	20 A
Tensione nominale	500 Vdc
Curva di intervento	C (7–10 In)
Potere di interruzione	6 kA
Grado di protezione	IP20
Montaggio	Guida DIN TH35
Temperatura di esercizio	-35 °C / +70 °C
Altitudine massima	2000 m
Sezione cavi	fino a 25 mm²

D. Questo interruttore è adatto per impianti fotovoltaici in corrente continua?

Sì, l’interruttore magnetotermico CHINT NB1-63DC è progettato specificamente per applicazioni in corrente continua ed è indicato per la protezione delle stringhe fotovoltaiche e delle linee DC. La struttura interna è ottimizzata per l’interruzione dell’arco in DC, condizione non gestibile correttamente dai magnetotermici AC.

D. Può essere utilizzato anche in sistemi di accumulo a batterie?

Sì, è idoneo per sistemi di accumulo energetico, inclusi collegamenti tra batterie e inverter.

D. Qual è la differenza tra un magnetotermico DC e uno AC?

Nella corrente continua l’arco elettrico è più persistente rispetto all’AC. Questo interruttore utilizza meccanismi dedicati alla corrente continua, garantendo un’interruzione sicura che un magnetotermico AC non può assicurare.

D. È obbligatorio rispettare la polarità di collegamento?

Sì. Il collegamento deve rispettare rigorosamente la polarità indicata dal costruttore- un’inversione può compromettere la capacità del dispositivo.

D. Può essere installato su guida DIN standard?

Sì, l’interruttore è progettato per il montaggio su guida DIN TH35 ed è compatibile con i quadri elettrici modulari standard.

D. Qual è la curva di intervento e cosa comporta?

The curve of intervention is type C with magnetic intervention between 7 and 10 times the rated current. It is suitable for DC loads with controlled starting currents to avoid unwanted tripping.

D. In quali ambienti può operare?

The device operates within a temperature range of -35 °C to +70 °C and is suitable for technical and industrial environments up to an altitude of 2000 m.
