Informazioni sul prodotto
Descrizione

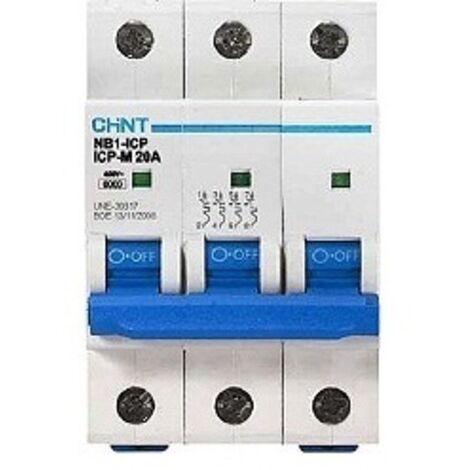

Interruttore Magnetotermico Tripolare CHINT NB1-63: sicurezza e affidabilità per impianti elettrici
Caratteristiche principali
La serie CHINT NB1-63 offre interruttori magnetotermici progettati per la protezione dei circuiti elettrici in bassa tensione. Grazie alla configurazione tripolare, sono ideali per quadri di distribuzione trifase utilizzati in edifici residenziali, commerciali e industriali.
Questi dispositivi uniscono protezione termica per sovraccarichi e protezione magnetica per cortocircuiti, garantendo un intervento tempestivo in caso di anomalie. La curva di intervento C è specificamente progettata per gestire carichi con correnti di spunto moderate, evitando sganci indesiderati.
Realizzati in tecnopolimero con grado di protezione IP20 e compatibili con guide DIN standard, gli interruttori della serie NB1-63 offrono robustezza e conformità alle normative europee.
Vantaggi dell'utilizzo
L'adozione della serie CHINT NB1-63 porta numerosi benefici:
- Sicurezza dell'impianto: fornisce una protezione efficace contro sovraccarichi e cortocircuiti, minimizzando il rischio di guasti.
- Compatibilità professionale: progettato per un facile inserimento in quadri elettrici nuovi o esistenti grazie al suo formato modulare.
- Stabilità operativa: la curva C è ideale per applicazioni con carichi elettromeccanici.
- Affidabilità normativa: conforme agli standard IEC/EN e marcato CE, garantendo installazioni sicure.
- Flessibilità di configurazione: possibilità di integrare accessori come contatti ausiliari e moduli differenziali per una gestione avanzata dell'impianto.
- Durabilità: materiali progettati per resistere alle condizioni degli ambienti elettrici.
Tali caratteristiche rendono questo prodotto adatto a installatori professionisti e gestori di impianti complessi.
Applicazioni consigliate
La serie CHINT NB1-63 è versatile e si adatta a vari scenari di utilizzo:
- Quadri di distribuzione trifase residenziali: perfetta per condomini e complessi abitativi, assicurando una protezione affidabile delle linee principali.
- Impianti elettrici commerciali: adatta per uffici, negozi e centri commerciali, dove la presenza di carichi misti richiede stabilità nella protezione.
- Applicazioni industriali leggere: ideale per piccoli impianti, laboratori e officine con motori e apparecchiature elettromeccaniche.
- Quadri di automazione: progettata per proteggere circuiti dedicati a sistemi di controllo e attuatori in ambito industriale.
- Adeguamento di impianti esistenti: facilmente integrabile in quadri già installati, rispettando le normative vigenti.
- Installazioni certificate: raccomandata per interventi eseguiti da professionisti qualificati in contesti normativi rigorosi.
Tutti questi aspetti evidenziano la versatilità della serie NB1-63, rendendola una scelta ideale senza compromettere la sicurezza e l'affidabilità.
Dati tecnici essenziali
\\\
| Voce | Specifiche |
|---|---|
| Marca | CHINT |
| ID Prodotto | Diverso a seconda del modello |
| Serie | NB1-63 |
| Categorie | Interruttore magnetotermico |
| Poli disponibili | 3P |
| Curva di intervento | C |
| Tensione nominale | 400 Vac |
| Tensione di isolamento Ui | 500 Vac |
| Tensione d'impulso Uimp | 4 kV |
| Poder di interruzione nominale | 6 kA |
| Poder di interruzione estremo | 10 kA |
| Poder d'interruzione servizio | 6 kA |
| Classe limitazione | 3 |
| Grado protezione | IP20 |
| Montaggio | Guida DIN |
| Numero moduli | 3 |
| Dimensioni (H × L × P) | 86 × 54 × 78 mm |
| Peso | 0,32 kg |
| Materiale costruttivo | Tecnopolimero |
| Accessori compatibili | Contatti ausiliari XF9- Contatti allarme XF9J- Bobina sgancio S9- Bobina minima tensione V9- Modulo differenziale NB1L-40 |
Caratteristiche
- MarcheCHINT
- Larghezza54 mm
- Intensità di corrente40 A
- MaterialePER
- Potere di interruzione6 kA
