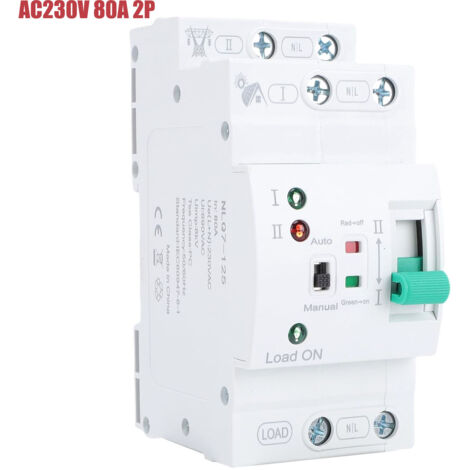

Interruttore di trasferimento automatico ATS su guida DIN da 80 A con doppia alimentazione, selettori elettrici AC230 V (2P)

Caratteristiche

FUNZIONE PRINCIPALE: Il commutatore di trasferimento ATS è un commutatore di commutazione non frequente di livello PC, utilizzato principalmente per la commutazione automatica o manuale tra due alimentatori. Rileva il corretto funzionamento dell'alimentatore primario o di backup e può commutare tra le fonti di alimentazione (rete o UPS) in meno di 20 ms per garantire un'alimentazione ininterrotta, garantendo così continuità, affidabilità e sicurezza.

MODALITÀ AUTOMATICA: In modalità automatica, impostare l'interruttore sinistro del mini ATS su "Auto" e l'interruttore destro su "I". Quando l'alimentatore primario (I) funziona correttamente, il LED IU (verde) rimane acceso. In caso di malfunzionamento dell'alimentatore primario (I), il LED IU (verde) si spegne e il commutatore passa all'alimentatore di backup (II) in meno di 20 ms. Il LED IIU (rosso) si illumina quindi.

Quando l'alimentatore principale I torna al funzionamento normale, il commutatore passa automaticamente dall'alimentatore di backup II all'alimentatore principale. MODALITÀ MANUALE: In modalità manuale, impostare l'interruttore sinistro del mini ATS su "Manuale". Se è selezionata l'alimentazione I, azionare manualmente la manopola destra per impostare l'interruttore su I; la spia IU (verde) si illuminerà. Se è selezionata l'alimentazione II, azionare manualmente la manopola destra per impostare l'interruttore su II; la spia IU (rossa) si illuminerà.

SCENARIO DI APPLICAZIONE: Questo microinterruttore di trasferimento automatico ATS 2P, il cui ingresso può essere collegato a un filo neutro (N) e a un filo di fase (L), è specificamente progettato per l'installazione su guide DIN domestiche, in particolare per scatole di distribuzione PZ30, ed è adatto per reti elettriche a doppia energia a 50/60 Hz.

AMPIA APPLICAZIONE: Questo interruttore di trasferimento automatico a doppia energia 2P garantisce un'alimentazione stabile ed è ideale per situazioni in cui le interruzioni di corrente sono inaccettabili, soprattutto per apparecchiature ad alto consumo. Ad esempio: ospedali, celle frigorifere, data center e sistemi di emergenza. In caso di interruzione dell'alimentazione principale, passa automaticamente e rapidamente all'alimentazione di backup per garantire un'alimentazione sicura e affidabile.

Adatto per generatori da interno e da esterno

Specifiche

Tipo di articolo: Mini ATS

Modello: NLQ7-125

Materiali: PC ignifugo e argento

Corrente nominale Le: 80 A

Frequenza: 50/60 Hz

Tempo di commutazione: 20 ms

Qualità: PC

Specifiche: 2P

Corrente di cortocircuito nominale: 50 kA

Fusibile: RT16-00-63A

Circuito ausiliario: 50 Hz Le = 5 A

Durata: Elettrica: ≥ 1.500 cicli Meccanico: ≥ 6.000 cicli cicli

Categoria d'uso: AC-31B

Parametri di tensione

Tensione di isolamento Ui: 690 V CA

Tensione di tenuta Uimp: 8 kV

Tensione nominale Ue: 230 V CA

Tensione di controllo nominale: 220 V CA 50 Hz, Condizioni operative normali: 85% Us - 110% Us

Circuito ausiliario: 220 V CA

Istruzioni per l'uso

Utilizzare in conformità con il manuale operativo.

Contenuto della confezione

1 x Mini ATS

1 x Manuale utente
