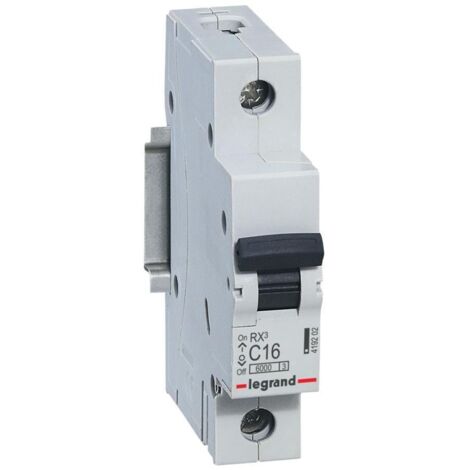

Interruttore automatico Legrand RX3 S301 1P C 16A AC 6kA 419202

LEGRAND / SRX3 / 419202 Interruttore automatico miniaturizzato 1P C 16A AC 6kA S301 RX3 – Legrand 419202 Il Legrand 419202 è un interruttore automatico miniaturizzato della famiglia di prodotti SRX3. Protegge il circuito dagli effetti di sovraccarichi e cortocircuiti. La struttura modulare consente di equipaggiare il quadro elettrico con protezioni adatte a uno specifico circuito. Questa variante è descritta dal produttore come: RX3 - Interruttore automatico miniaturizzato 1P C da 16A a 6000A - Montaggio su guida DIN - IP20. I parametri più importanti che identificano questa versione sono: numero di poli 1P, corrente 16 A, grado di protezione IP20. 1P POLI CARATTERISTICA C CORRENTE 16 A CORTOCIRCUITO 6 kA Applicazione e principio di funzionamento L'interruttore automatico viene utilizzato in impianti che richiedono parametri di corrente adeguati e una capacità di interruzione di cortocircuito sufficiente. La caratteristica di intervento deve essere selezionata in base al tipo di ricevitori e alle loro correnti di spunto. La variante con caratteristica C corrisponde al campo di funzionamento dell'elemento elettromagnetico di 5–10 × In. In pratica, la scelta deve essere effettuata in base alla natura dei carichi e alla protezione del circuito richiesta. Dati tecnici Produttore Legrand Numero di catalogo 419202 Gruppo / tipo di dispositivo Interruttore automatico miniaturizzato Serie di catalogo Legrand SRX3 EAN (BMEcat del produttore) 3414970367525 Numero di poli 1P Caratteristica di intervento C Corrente nominale 16 A Parametro corrente di cortocircuito / impulsiva dal nome del produttore 6 kA Grado di protezione dell'involucro IP20 Larghezza modulare (ETIM) 1 modulo DIN Profondità di incasso (ETIM) 44 mm Campo di intervento dell'elemento elettromagnetico 5–10 × In Tipo di protezione Sovraccarico e cortocircuito Sistema dati BMEcat Legrand Polska / ETIM 10.0 Design e vantaggi Variante prodotto: SRX3 / 419202 variante: rx3 - interruttore automatico miniaturizzato 1p c da 16a a 6000a - guida DIN - IP20. Protezione da sovraccarico e cortocircuito del circuito selezionato. Il design modulare facilita la disposizione dei dispositivi su una guida DIN. Differenziazione tra le varianti in base al numero di poli, alle caratteristiche e alla corrente. Descrizione del circuito possibile nella documentazione del quadro elettrico. Parametro di protezione IP20: il grado di protezione IP è ricavato dalla denominazione della variante; importante per la scelta delle condizioni di installazione. Selezione e montaggio: la selezione include la verifica della sezione e della portata del cavo, della corrente di cortocircuito prevista e delle condizioni di spegnimento automatico. La corrente nominale del dispositivo non sostituisce l'analisi del circuito protetto. La selezione finale deve essere confermata in base ai parametri elettrici e meccanici, ai disegni e alle raccomandazioni del produttore per il numero specifico 419202. Altre varianti della stessa serie: altre versioni di questo tipo di prodotto Legrand possono differire per parametri chiave. Confrontarle prima della scelta, poiché non sono automaticamente intercambiabili. Interruttore automatico miniaturizzato 1P C 20A AC 6kA S301 RX3 – Legrand 419203: un'altra variante della stessa famiglia; confrontare valori nominali, design e campo di applicazione. Interruttore automatico miniaturizzato 1P C 10A AC 6kA S301 RX3 – Legrand 419200 Un'altra variante della stessa famiglia; confrontare valori nominali, design e campo di applicazione. Informazioni tecniche importanti: non confondere i valori di capacità di cortocircuito indicati per tensioni e normative diverse. La scelta finale richiede la verifica delle istruzioni e delle condizioni di installazione. Documentazione del produttore. Ulteriori parametri, disegni e condizioni di applicazione sono disponibili nella scheda tecnica Legrand (PDF).
