Interruttore automatico Legrand TX3 S303 3P C 6A AC 6kA 403541

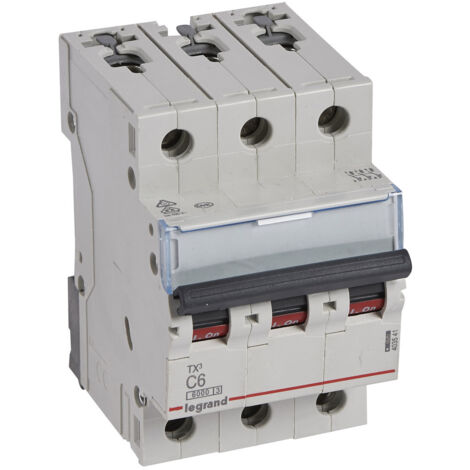

LEGRAND / S30TX / 403541 Interruttore automatico miniaturizzato 3P C 6A AC 6kA S303 TX3 – Legrand 403541 Il Legrand 403541 è un interruttore automatico miniaturizzato della famiglia di prodotti S30TX. Protegge il circuito dagli effetti di sovraccarichi e cortocircuiti. La struttura modulare consente di equipaggiare il quadro elettrico con protezioni adatte a uno specifico circuito. Questa variante è descritta dal produttore come: TX3 - Interruttore automatico miniaturizzato s 303 - 3p - C 6A - 6000A - 400V. I parametri più importanti che identificano la versione sono: numero di poli 3P, corrente 6 A, tensione 400 V. POLI 3P CARATTERISTICA C CORRENTE 6 A CORTOCIRCUITO 6 kA Applicazione e principio di funzionamento L'interruttore automatico viene utilizzato in impianti che richiedono parametri di corrente adeguati e una capacità di interruzione di cortocircuito sufficiente. La caratteristica di intervento deve essere selezionata in base al tipo di ricevitori e alle loro correnti di spunto. La variante con caratteristica C corrisponde al campo di funzionamento dell'elemento elettromagnetico 5–10 × In. In pratica, la scelta deve essere effettuata in base alla natura dei carichi e alla protezione del circuito richiesta. Dati tecnici Produttore Legrand Numero di catalogo 403541 Gruppo / tipo di dispositivo Interruttore automatico miniaturizzato Serie di catalogo Legrand S30TX EAN (BMEcat del produttore) 3414970389459 Numero di poli 3P Caratteristica di intervento C Corrente nominale 6 A Tensione nella denominazione della variante 400 V Parametro corrente di cortocircuito / impulsiva dal nome del produttore 6 kA Larghezza modulare (ETIM) 3 moduli DIN Profondità di incasso (ETIM) 44 mm Campo di intervento dell'elemento elettromagnetico 5–10 × In Tipo di protezione Sovraccarico e cortocircuito Sistema dati BMEcat Legrand Polska / ETIM 10.0 Design e vantaggi Variante prodotto: S30TX / 403541 variante: tx3 - interruttore automatico miniaturizzato s 303 - 3p - c 6a - 6000a - 400v. Protezione da sovraccarico e cortocircuito per il circuito selezionato. La progettazione modulare facilita il montaggio dei dispositivi su guida DIN. La differenziazione tra le varianti si basa sul numero di poli, sulle caratteristiche e sulla corrente. Le descrizioni dei circuiti possono essere incluse nella documentazione del quadro elettrico. Selezione e installazione: la selezione prevede la verifica della sezione del conduttore e della portata di corrente, della corrente di cortocircuito prevista e delle condizioni di spegnimento automatico. La corrente nominale del dispositivo non sostituisce l'analisi del circuito protetto. La selezione finale deve essere confermata in base ai parametri elettrici e meccanici, ai disegni e alle raccomandazioni del produttore per il codice specifico 403541. Accessori e prodotti compatibili: i seguenti componenti sono progettati per il sistema del produttore indicato. Prima del collegamento, verificare la variante richiesta e le istruzioni di montaggio. Legrand 406250 – Contatto ausiliario TX3/DX3. Indicazione della posizione del contatto; accessorio descritto da Legrand come destinato a TX3/DX3. Legrand 406252 – Contatto di segnalazione TX3/DX3. Indicazione di intervento del dispositivo; verificare la configurazione consentita. Accessori e pulsanti sono prodotti separati; l'elenco non sostituisce la tabella di compatibilità Legrand. Altre varianti della stessa serie Altre versioni di questo tipo di prodotto Legrand possono differire per parametri chiave. Confrontarle prima della scelta, poiché non sono automaticamente intercambiabili. Interruttore automatico miniaturizzato 3P C 4A AC 6kA S303 TX3 – Legrand 403540 Un'altra variante della stessa famiglia; confrontare valori nominali, versioni e campo di applicazione. Interruttore automatico miniaturizzato 3P C 3A AC 6kA S303 TX3 – Legrand 403539 Un'altra variante della stessa famiglia; confrontare valori nominali, versioni e campo di applicazione. Informazioni tecniche importanti Non confondere i valori di capacità di interruzione di cortocircuito indicati per tensioni e norme diverse. La scelta finale richiede la verifica delle istruzioni e delle condizioni di installazione. Documentazione del produttore Ulteriori parametri, disegni e condizioni di applicazione sono disponibili nella scheda tecnica Legrand (PDF).
