Interruttore automatico Hager MCN116E 1P C 16A AC 6kA

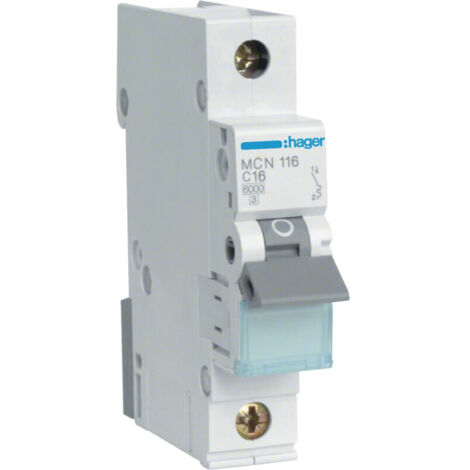

HAGER / MCN116E Interruttore automatico miniaturizzato Icn=6000 A 1P C 16 A - MCN116E Hager Hager MCN116E è un interruttore automatico miniaturizzato Icn=6000 A 1P C 16 A. CORRENTE 16 A POLI 1P CARATTERISTICA C MODULI 1 Applicazione Il dispositivo viene utilizzato per proteggere i circuiti dagli effetti di sovraccarichi e cortocircuiti. La scelta della versione richiede di tenere conto della corrente nominale, delle caratteristiche di intervento e della capacità di interruzione. Dati tecnici Produttore Hager Simbolo del produttore MCN116E Corrente nominale In 16 A Potere di interruzione nominale Icn a 230 V CA secondo IEC 60898-1 6 kA Configurazione polare 1P Caratteristica di intervento C Numero di moduli 1 Potere di interruzione di cortocircuito nominale Icn secondo IEC 60898-1 6 kA Coppia nominale terminale superiore 2,80 Nm Coppia di serraggio nominale per terminale di uscita 2,80 Nm Coppia di serraggio nominale 2,80 Nm Tipo di connessione inferiore per dispositivi modulari biconnect Tipo di connessione superiore per dispositivi modulari Morsetti a vite 360 ​​gradi Montaggio possibile Sì Tensione operativa nominale Ue (CA) 230 - 400 V Tipo di tensione di alimentazione CA Tensione di isolamento nominale Ui 500 V Tensione di tenuta all'impulso nominale Uimp 4000 V Frequenza 50 - 60 Hz Sezione di ingresso e uscita con viti, per conduttori solidi 1 - 35 mm2 Sezione di ingresso e uscita con viti per cavi flessibili 1 - 25 mm2 Sezione di ingresso con viti per cavi flessibili 1 - 25 mm2 Sezione di ingresso con viti per cavi solidi 1 - 35 mm2 Sezione del conduttore flessibile 1 - 25 mm2 Sezione del conduttore rigido 1 - 35 mm2 Classe di protezione IP IP20 Interasse griglia 35 mm Grado di inquinamento secondo IEC 60664/IEC 60947-2 2 ​​Classe di limitazione energetica I2t 3 Protezione dall'umidità Per tutti i climi Intervallo di temperatura di esercizio -25 - 70 °C C Dissipazione di potenza del dispositivo 2,32 W Allineamento di livello dei terminali superiori dei dispositivi modulari Allineamento di livello della connessione inferiore per dispositivi modulari Allineamento di livello del tipo di connessione Morsetti a vite Altezza 83 mm Larghezza 17,50 mm Profondità 70 mm Corrente ammissibile in base alla temperatura ambiente -15 gradi C: 21,42 A; -10 gradi C: 20,82 A; -5 gradi C: 20,22 A; 0 gradi C: 19,62 A; 5 gradi C: 19,01 A; 10 gradi C: 18,41 A; 15 gradi C: 17,81 A; 20 gradi C: 17,21 A; 25 gradi C: 16,6 A; 30 gradi C: 16 A; 35 gradi C: 15,5 A; 40 gradi C: 15 A; 45 gradi C: 14,5 A; 50 gradi C: 14 A; 55 gradi C: 13,5 A; 60 gradi C: 13 A; 65 gradi C: 12,5 A; 70 gradi C: 12 A EAN 3250614313660 Progettazione e produzione Configurazione poli: 1P. Tipo di connessione: morsetti a vite. Tipo di connessione inferiore per apparecchiature modulari: biconnect. Selezione e montaggio Coppia di serraggio nominale: 2,80 Nm. Coppia di serraggio nominale per morsetto di uscita: 2,80 Nm. Coppia di serraggio nominale per morsetto superiore: 2,80 Nm. Sezione del conduttore flessibile: 1 - 25 mm2. Sezione del conduttore rigido: 1 - 35 mm2. Prodotti compatibili indicati dal produttore Contatto ausiliario per MCB, RCBO 1NO+1NC Ith=6 A 230 VAC - MZ201 Sganciatore di sottotensione per MCB, RCCB, RCBO 230 VAC - MZ206 Sganciatore a derivazione per MCB, RCCB, RCBO 110-130 VDC / 230-415 VAC - MZ203 Altre varianti e componenti delle apparecchiature Hager Interruttore automatico di sovracorrente Icn=6000 A 1P C 20 A - MCN120E Documentazione del produttore Specifiche ufficiali Hager MCN116E Scheda catalogo Hager MCN116E (PDF)
