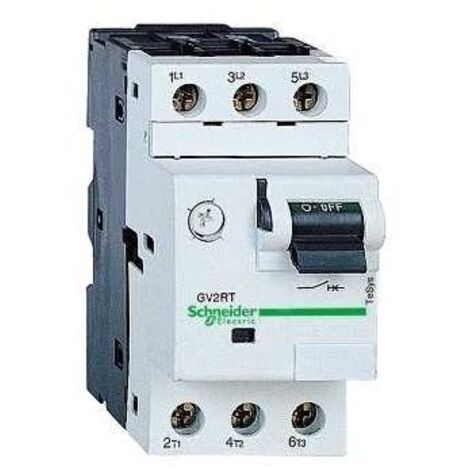

Interruttore 9-14A

Caratteristiche tecnicheNumero di poli : 3PTipo di rete : "CA"Categoria di utilizzazione : AC-3 conforme a IEC 60947-4-1Categoria A conforme a IEC 60947-2Frequenza di rete : "50/60 Hz" conforme a IEC 60947-4-1Tipologia fissaggio : Guida DIN simmetrica 35 mm: agganciatoPannello: avvitato (con piastra di adattamento)Posizione di funzionamento : Qualunque posizionepotenza motore in kW : 2,2 kW a 220/230 V "CA" "50/60 Hz" protezione motore con alta corrente di picco3 kW a 220/230 V "CA" "50/60 Hz" protezione motore con alta corrente di picco5,5 kW a 400/415 V "CA" "50/60 Hz" protezione motore con alta corrente di picco5,5 kW a 440 V "CA" "50/60 Hz" protezione motore con alta corrente di picco7,5 kW a 440 V "CA" "50/60 Hz" protezione motore con alta corrente di picco7,5 kW a 500 V "CA" "50/60 Hz" protezione motore con alta corrente di picco9 kW a 690 V "CA" "50/60 Hz" protezione motore con alta corrente di picco11 kW a 690 V "CA" "50/60 Hz" protezione motore con alta corrente di picco4 kW a 230/240 V "CA" "50/60 Hz" protezione trasformatore6,3 kW a 400/415 V "CA" "50/60 Hz" protezione trasformatore10 kW a 690 V "CA" "50/60 Hz" protezione trasformatore12,5 kW a 690 V "CA" "50/60 Hz" protezione trasformatore6,3 kW a 440 V "CA" "50/60 Hz" protezione trasformatorePotere di interruzione : 3 kA Icu conforme a IEC 60947-2 a 690 V "CA" "50/60 Hz"15 kA Icu conforme a IEC 60947-2 a 400/415 V "CA" "50/60 Hz"8 kA Icu conforme a IEC 60947-2 a 440 V "CA" "50/60 Hz"6 kA Icu conforme a IEC 60947-2 a 500 V "CA" "50/60 Hz"100 kA Icu conforme a IEC 60947-2 a 220/230 V "CA" "50/60 Hz"Tipo di controllo : LevaCorrente nominale [In] : 14 ACalibro sganciatore : 9...14 ACorrente di sgancio magnetico : 280 ATensione nominale di impiego [Ue] : 690 V "CA" "50/60 Hz" conforme a IEC 60947-2Tensione nominale di isolamento [Ui] : 690 V "CA" "50/60 Hz" conforme a IEC 60947-2Corrente termica convenzionale in aria [Ith] : 14 A conforme a IEC 60947-4-1Tensione nominale di tenuta agli impulsi [Uimp] : 6 kV conforme a IEC 60947-2Dissipazione energia per polo : 2,5 WDurata meccanica : 100000 cicliDurata elettrica : 100000 cicli per AC-3 a 415 V a 415 VMassima velocità operativa : 25 cicli/hServizio nominale : Continuo conforme a IEC 60947-4-1Profondità : SenzaCoppia di serraggio : 1,7 Nm su morsetti di fissaggio a vitealtezza : 89 mmlarghezza : 45 mmprofondità : 78,5 mmCodice compatibilità : GV2RTAttitudine al sezionamento : Si conforme a IEC 60947-1
