Gruppo di rilancio alta e due gruppi bassa temperatura con collettore di distribuzione - portate sino a 2 m3/h e 50 Kw

Gruppo di rilancio per alta e bassa temperatura completo di collettore di distribuzione e staffa a muro. Adatto a circuiti di riscaldamento chiusi con fluidi non aggressivi. Ideale per impianti su piu' livelli oppure in impianti in alta e bassa temperatura.
Il collettore di distribuzione garantisce la separazione termica tra andata e ritorno e i collegamenti al circuito sono da 1".

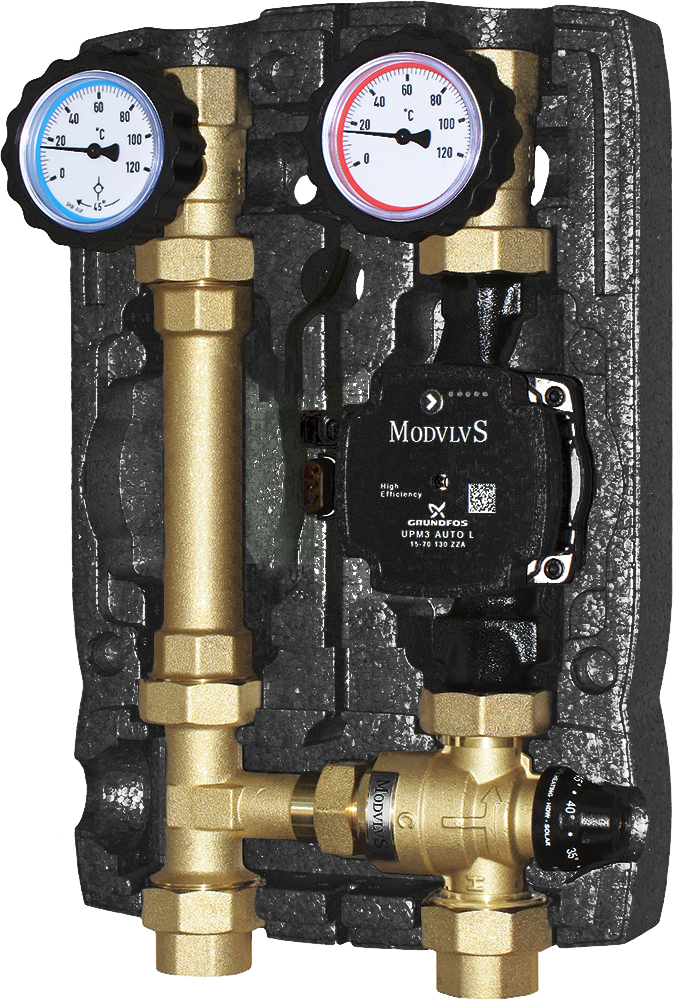

GRUPPO DI RILANCIO MISCELATO A PUNTO FISSO:
I gruppi di rilancio miscelati a punto fisso si distinguono per la facilita' e rapidita' di installazione e possono essere connessi a circuiti termici con potenze fino a 14 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore di distribuzione sono realizzati con filettatura femmina da 1" ed interasse da 125 mm.
Box di isolamento in EPP: 250 x 380 x 170 mm

1. MANDATA AL CIRCUITO:
   - Connessione da 1".
   - Valvola miscelatrice termostatica MultiMix regolabile manualmente con campo di lavoro 20-45oC (F3). (*)
   - Circolatore ad alta efficienza: UMP3 Hybrid 25-70. (**)
   - Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0oC-120oC).

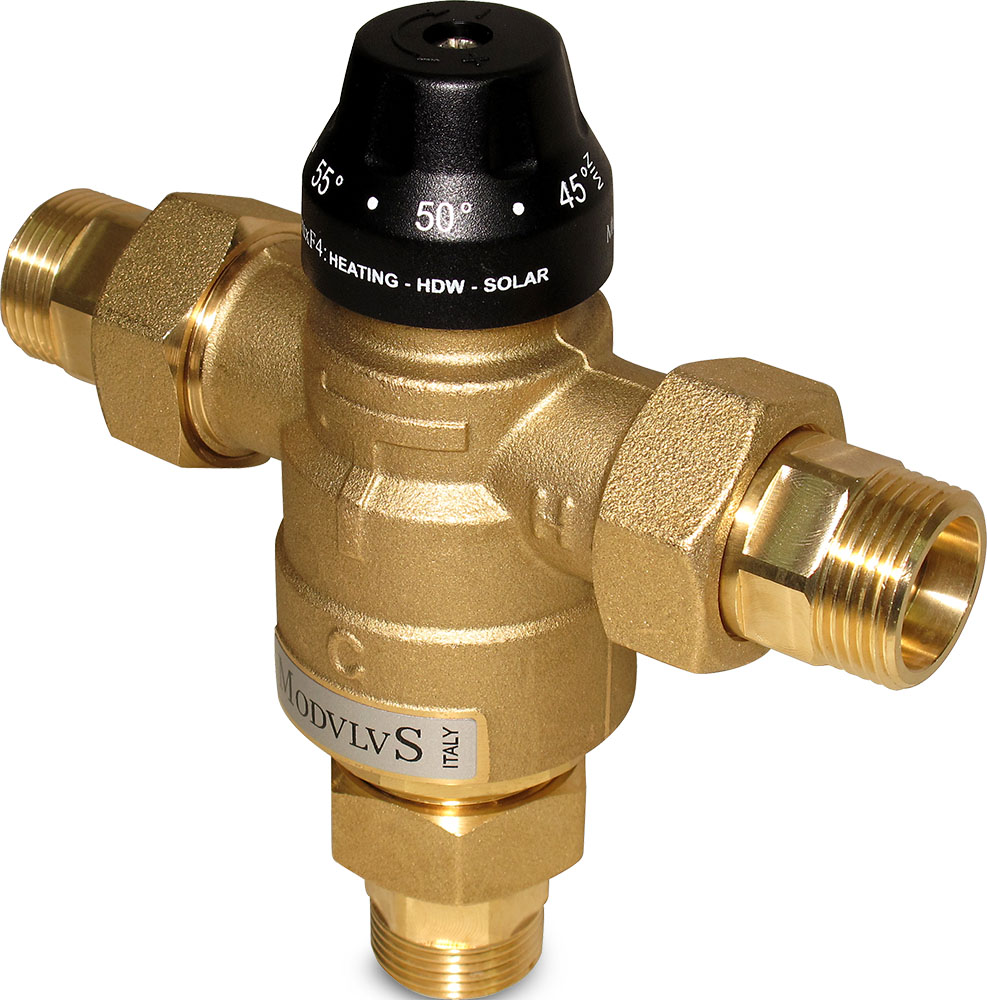

   (*) Valvola miscelatrice MultiMix a punto fisso:
   LGrazie al nuovo miscelatore termostatico MultiMix il gruppo puo' fornire la massima temperatura di mandata, pari a quella dell'acqua calda in ingresso. Richiedendo temperature inferiori, per una miscelazione regolare e continua, e' necessario che la temperatura dell'acqua calda in ingresso sia maggiore di 3 5 K rispetto al valore desiderato per l'uscita miscelata.




   1. RITORNO DAL CIRCUITO:
      - Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno puo' essere esclusa ruotando la maniglia di 45o) provvista di maniglia porta termometro termometro con anello blu; 0oC-120oC.
      - Raccordo a T per valvola miscelatrice.
      - Connessione da 1".

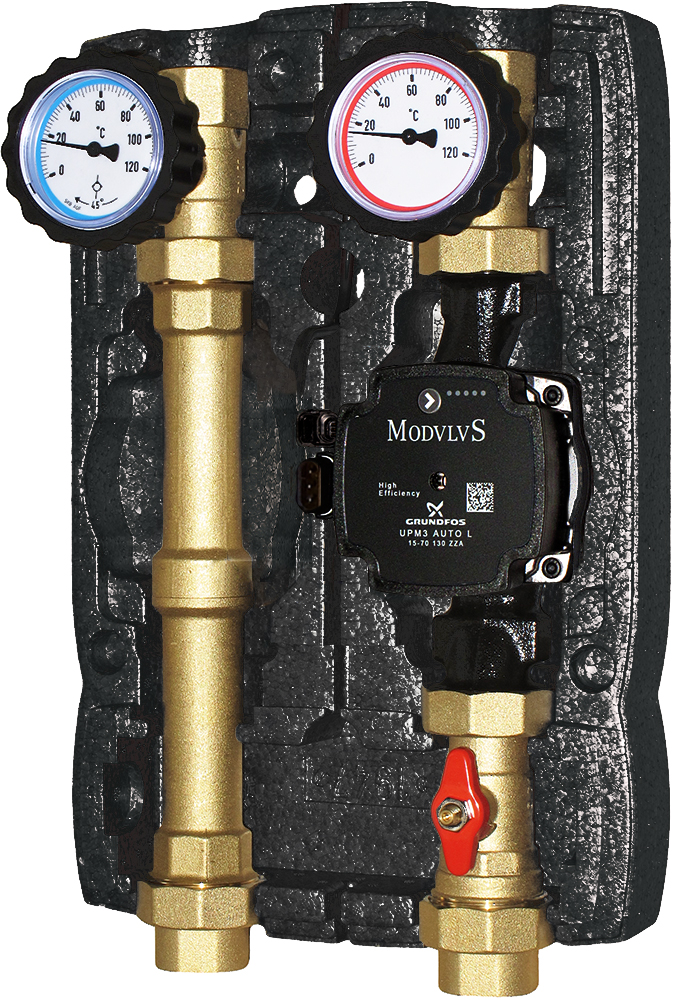

   GRUPPO DI RILANCIO DIRETTO:
   I moduli diretti possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
   I collegamenti al circuito o al collettore di distribuzione sono realizzati con filettatura femmina da 1" ed interasse da 125 mm.
   Box di isolamento in EPP: 250 x 380 x 170 mm

   1. MANDATA AL CIRCUITO:
      - Connessione da 1".
      - Valvola a sfera flangiata con maniglia a farfalla.
      - Circolatore sincrono ad alta efficienza Wilo Para ST 25/6.(***)
      - Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0oC-120oC).

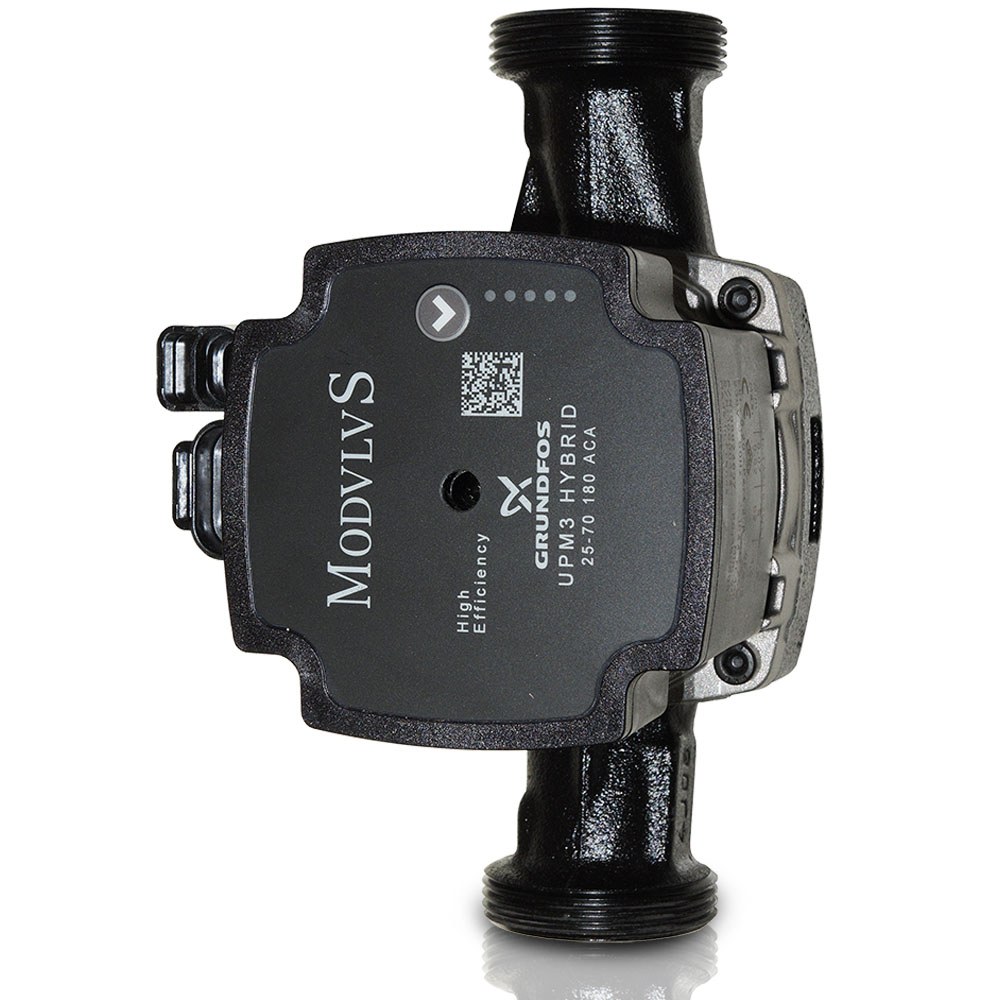

      (**) Circolatore Grundfos UPM3 Hybrid:
      La pompa di circolazione ibrida della serie Grundfos UPM3 Hybrid sono progettate per impianti di riscaldamento ad acqua calda e altri sistemi simili con costante evoluzione dei flussi di volume. La pompa e' costituita da un sistema idraulico, un motore a rotore bagnato con un rotore a magneti permanenti, ed un modulo di controllo elettronico che permette di adattarlo a qualsiasi tipo di segnale emesso da una centralina On/Off oppure PWM.




2. RITORNO DAL CIRCUITO:
   - Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno puo' essere esclusa ruotando la maniglia di 45o) provvista di maniglia porta termometro (termometro con anello blu; 0oC-120oC).
   - Connessione da 1".

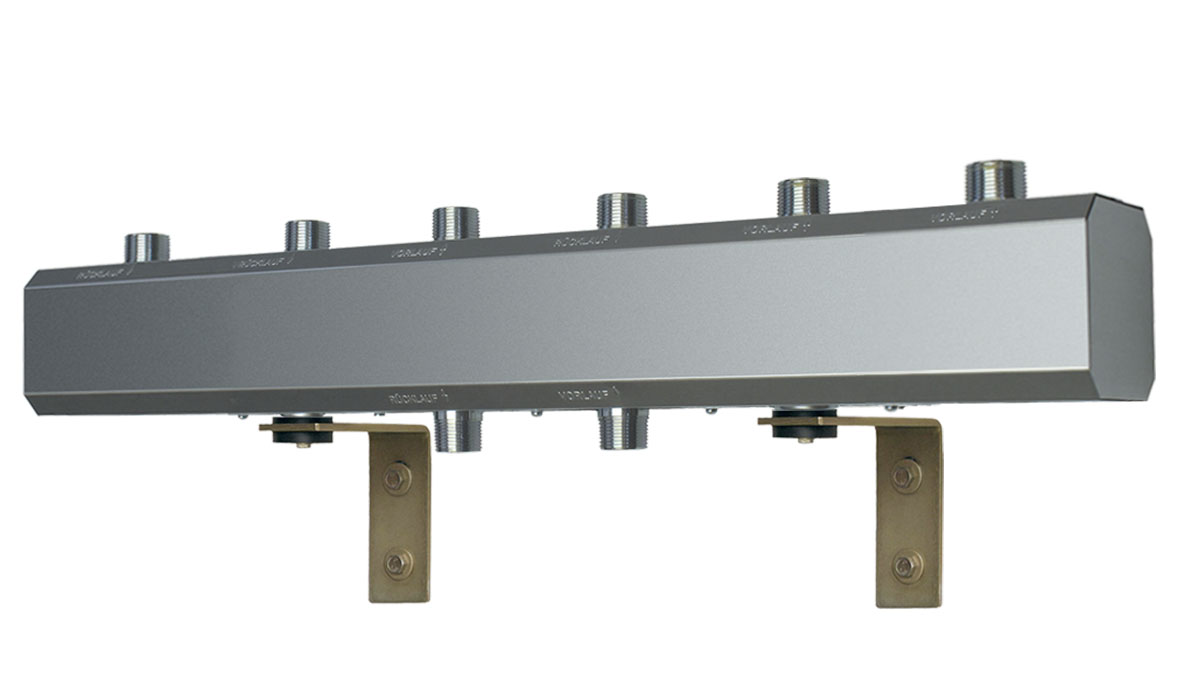

COLLETTORE DI DISTRIBUZIONE:
Collettore di distribuzione isolato con staffa a muro per potenze fino a 50 kW (con salto termico deltaT = 20 K nel circuito primario).
Separazione termica tra andata e ritorno. Adatto a circuiti di riscaldamento chiusi con fluidi non aggressivi. Ideale per impianti su piu' livelli oppure in impianti in alta e bassa temperatura.

Connessioni	1" F
Box di isolamento	EPP
Dimensioni	250 x 380 x 170 mm
Temperatura massima	110 oC
Interasse tra i due tubi	125 mm
Circolatore gruppo miscelato	Grundfos UPM3 H 25/70
Circolatore gruppo diretto	Grundfos UPM3 H 25/70
Campo di regolazione valvola miscelatrice MultiMix	Da 20oC a 45oC
