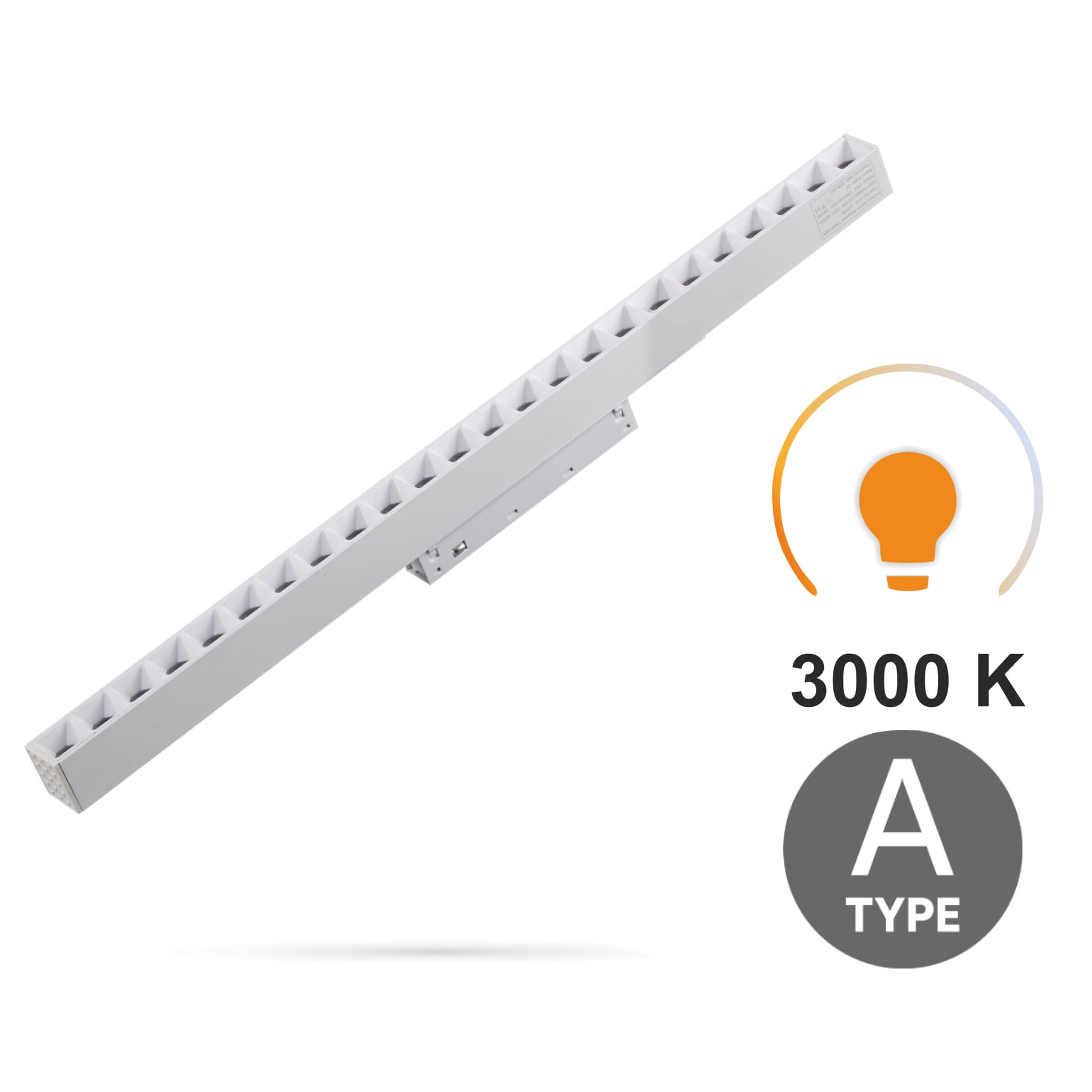

Griglia bianca, faretto lineare da 24W 3CCT, tipo A, per binari magnetici SMART TRACK, 48VDC

Il faretto lineare White Grille da 24W di tipo A è progettato per il montaggio su binari magnetici Smart Track con un alimentatore 48VDC. La finitura bianca del faretto è un elemento di design d'interni elegante e moderno.

Illuminazione elegante per interni moderni

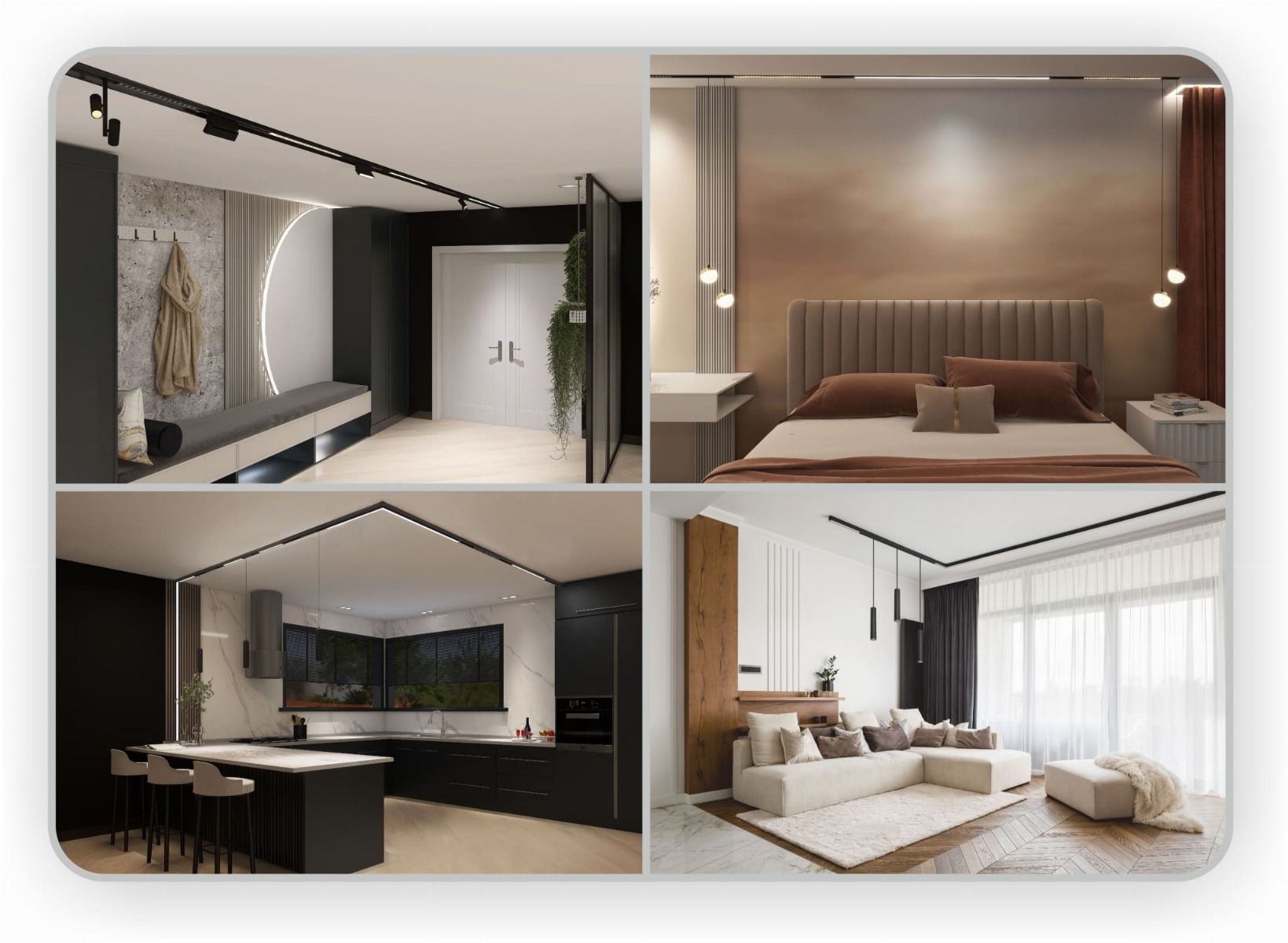

I sistemi di illuminazione magnetica SMART TRACK si distinguono per il loro design unico, moderno, che si integra perfettamente con le attuali tendenze dell'arredamento d'interni. La forma minimalista delle Binari Magnetiche e l'ampia selezione di faretti le rendono non solo una fonte di luce, ma anche un elemento di stile e di grande impatto visivo per l'arredamento della stanza.

Un'ampia selezione di faretti consente di creare composizioni di illuminazione creative che si adattano a diversi stili di interni, dallo scandinavo all'industriale, rendendo ogni stanza elegante.

Parametri tecnici

- Tensione di alimentazione: 48 V CC

- Potenza: 24 W

- Colore della luce: 3000 K

- Tipo di sorgente luminosa: LED

- Flusso luminoso: 1920 lm

- Dimmerabile: NO

- indice di resa cromatica (CRI): ≥90

- colore: bianco

- metodo di montaggio: binario

- lunghezza: 436mm

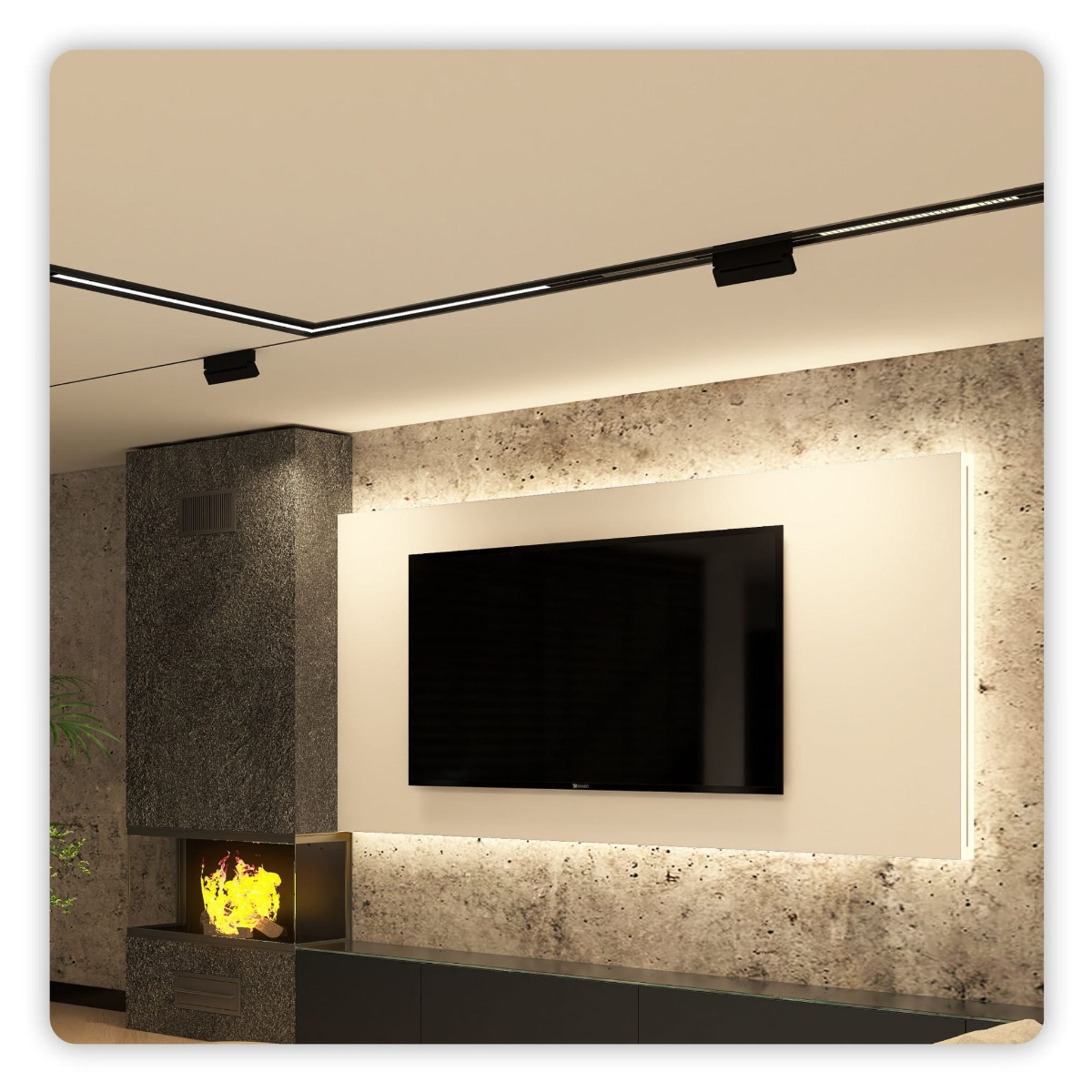

Illuminazione d'atmosfera: guarda quanto è semplice.

L'illuminazione è uno degli elementi che dividono i nostri interni in termini di funzionalità. Il colore della luce ha un impatto molto grande sul nostro benessere. Più caldo è il colore della luce e più fioca è, più rilassati e calmi ci sentiamo. Una luce con tonalità gialle o persino arancioni crea una sensazione di accoglienza e intimità. Tuttavia, più fredda e acuta è la luce, più diventiamo vigili. Questo è favorevole al lavoro e allo studio, ma può essere piuttosto faticoso per i nostri occhi e il nostro cervello.

I faretti che emettono una luce costante, calda con una luminosità di 3000K offrono condizioni più simili alla luce naturale del giorno.

I faretti che emettono una luce costante, calda con una luminosità di 3000K offrono condizioni che si avvicinano il più possibile alla luce naturale del giorno.

Sono perfetti come illuminazione in ufficio, cucina o bagno.

I vantaggi più importanti dei sistemi a binario magnetico SMART TRACK

• La luce calda emessa dai faretti con una luminosità di 3000K

• Il design universale dei faretti si adatta bene a diverse stanze, come cucine, bagni, soggiorni o corridoi.
• I faretti SMART TRACK si distinguono per il loro look moderno e minimalista, grazie al quale si compongono perfettamente con diversi stili di interni, dal moderno all'industriale.
• Il facile montaggio dei faretti su binari magnetici consente Regolazione flessibile dell'illuminazione in base alle esigenze dell'utente.
• I LED utilizzati nei faretti offrono un consumo energetico inferiore e una durata maggiore rispetto alle lampadine tradizionali.
• Un'ampia selezione di sorgenti luminose sotto forma di faretti, spot e lampade
• Montaggio libero di binari: a incasso, a superficie, a sospensione, a soffitto e a parete
• Possibilità di modificare rapidamente la disposizione dei punti luce senza l'uso di attrezzi
• Aspetto di design

Montaggio e collegamento delle lampade nei binari bifase di tipo A e tipo B2F - SMART TRACK

Nel binario sono presenti quattro strisce magnetiche. Le due strisce superiori formano il gruppo A e le due strisce inferiori formano il gruppo B2F. L'alimentatore fornisce 48 V CC separatamente al gruppo A e al gruppo B2F, in modo che gli apparecchi di illuminazione possano funzionare in due circuiti indipendenti controllati da due pulsanti.

Il faretto deve essere compatibile con il gruppo presente nel binario. L'illuminazione di tipo A funziona nel gruppo A. I faretti di tipo B2F sono progettati solo per un sistema bifase.

L'alimentatore è progettato per SMART TRACK 48V CC nella versione bifase e non è compatibile con altri sistemi di illuminazione di tipo B e C. Se necessario, per garantire i collegamenti, confrontare cavi e connettori con la documentazione e lo schema di collegamento disponibili alla fine della descrizione.

Installazione e collegamento delle lampade nei binari trifase A, B, C - SMART TRACK

L'installazione del sistema trifase SMART TRACK richiede l'uso di un alimentatore esterno da 200 W appropriato o 350W.

Le lampade in un sistema a tre circuiti, di tipo A, B e C, prelevano energia da diverse strisce di rame nella barra di distribuzione, quindi ogni tipo può essere controllato separatamente da un interruttore triplo. I faretti sono contrassegnati da colori di filo specifici nel connettore di alimentazione della barra di distribuzione: il tipo A è rosso, il tipo B è bianco e il tipo C è nero.

Quando si installano le lampade su binari magnetici a tre circuiti, prestare particolare attenzione alle indicazioni di direzione di montaggio.

Le lampade del gruppo A possono essere montate liberamente perché non sono contrassegnate da una freccia.

Le lampade dei gruppi B e C devono essere montate come indicato: la freccia sulla lampada deve puntare verso la fonte di alimentazione.

In caso contrario, le lampade potrebbero essere deboli o non funzionare affatto.

Il corretto allineamento delle frecce è fondamentale per il corretto funzionamento dell'illuminazione. Controlla anche lo schema di collegamento, disponibile per il download alla fine della descrizione.

Eccellente resa cromatica.

Grazie all'elevato CRI (indice di resa cromatica), la luce emessa dalle lampade consente una resa cromatica realistica. Il fattore CRI, oltre al suo utilizzo puramente pratico nella fedele rappresentazione dei colori, può anche influenzare la nostra psiche. In ambienti in cui vengono utilizzate sorgenti luminose con un basso CRI, potremmo sentirci peggio che in uno spazio ben illuminato. Un elevato CRI migliora il benessere e aggiunge attrattiva a persone e oggetti illuminati.

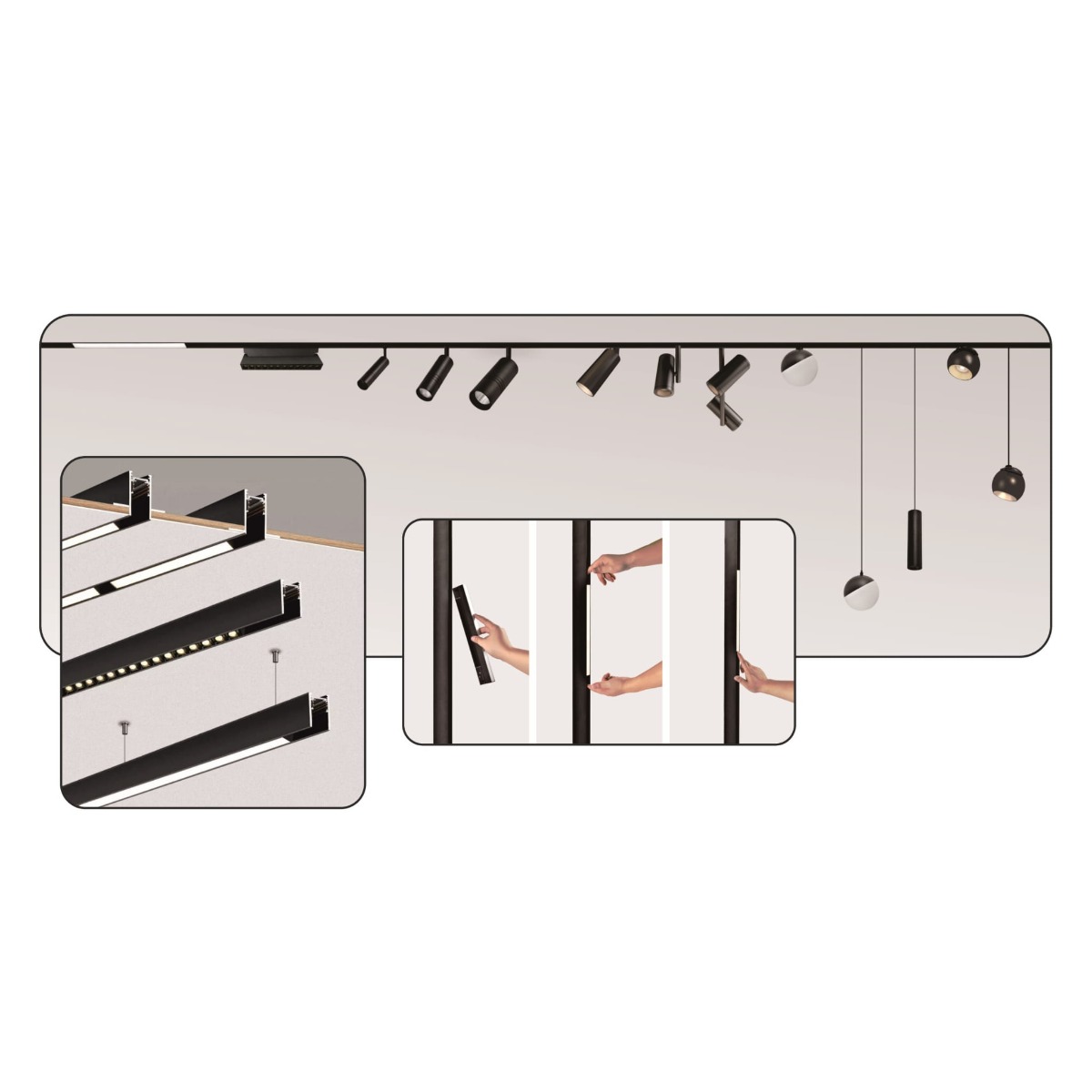

Installazione dei sistemi di binari magnetici SMART TRACK

I binari magnetici SMART TRACK sono un moderno tipo di sistema di binari che consente un'installazione rapida e facile dell'illuminazione. Questi tipi di sistemi consentono qualsiasi disposizione e riposizionamento di ogni punto luce in qualsiasi momento senza l'uso di attrezzi. Il set include binari, sorgenti luminose come faretti, proiettori o lampade e, nel caso di sistemi a 48 V CC, un alimentatore della potenza appropriata.

I binari stessi possono essere montati in tre modi: a superficie, a incasso o a sospensione (per la sospensione del binario sono necessari elementi aggiuntivi, come cavi d'acciaio). Il binario è lo stesso sia per l'opzione a sospensione che per quella a superficie. Oltre al montaggio a soffitto, i binari possono essere installati anche a parete, grazie a dei magneti che fissano la sorgente luminosa. I faretti possono ruotare di 350° all'interno dei binari e inclinarsi fino a 90°. A seconda del modello, alcune lampade hanno una testa rotante che permette di regolare il fascio di luce, diffondendolo o focalizzandolo.

FILE DA SCARICARE:

Schema di collegamento per alimentatore interno bifase 48 V CC

Schema di collegamento per alimentatore esterno trifase 48 V CC
