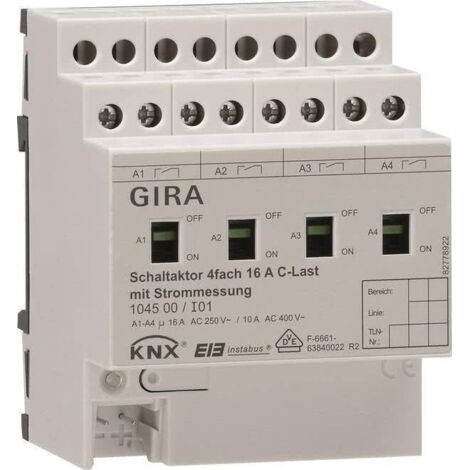

GIRA Schaltaktor 4fach REG KNX/EIB 16A C-Last 104500 (104500)

Gira Attuatore di commutazione 4f 16 A Mano + Corrente C-Load KNX REG [104500], 1045 00

• Produttore: GIRA
• Cod. art.: 1045 00

Gira Attuatore di commutazione 4f 16 A Manuale + Carico C KNX REG [104500], 1045 00

Attuatore di commutazione 4 canali 16 A manuale + corrente carico C KNX REG [104500]

Attuatore di commutazione a 4 vie 16 ,A con azionamento manuale e misurazione della corrente per carichi C, per KNX

Gira KNX ,System

REG

 ,

Attuatori di commutazione REG con accoppiatore bus integrato. Per la commutazione di gruppi di carico comandabili indipendentemente. Con interruttore manuale per la commutazione del relè (On/Off) in parallelo o senza funzionamento KNX ,. Collegamento trifase. Nessuna alimentazione di tensione aggiuntiva necessaria.

 ,

Caratteristiche:

- Azionamento manuale dei relè indipendente dal bus o dall'indicazione della posizione di commutazione.

- Funzionamento con contatto normalmente aperto o normalmente chiuso.

- Funzione di commutazione centrale.

- Segnalazione cumulativa per la riduzione del carico del bus.

- Funzione di feedback ciclico attiva o passiva (oggetto leggibile).

- I feedback possono essere ritardati dopo il ripristino della tensione del bus.

- Funzione di collegamento logico per ogni uscita.

- Funzione di blocco parametrizzabile per ogni canale. In alternativa, funzione di posizione forzata per ogni uscita.

- Funzioni temporali (Ritardo all'accensione e allo spegnimento, funzione luce scale - anche con funzione di preavviso).

- Inclusione in scenari luminosi possibile, max. otto scene interne per canale sono parametrizzabili.

- Funzione di memoria per scene di luce.

- Contatore delle ore di funzionamento come contatore avanti/indietro con funzione di valore limite (valore limite modificabile tramite bus) attivabile per ogni uscita.

- Monitoraggio dell'ingresso per aggiornamento ciclico con posizione di sicurezza.

- Reazioni in caso di interruzione e ripristino della tensione del bus e dopo una procedura di programmazione ETS regolabili per ogni canale.

- I contatti di commutazione dell'attuatore a 4 canali per carichi C sono progettati appositamente per carichi a carattere capacitivo e le relative elevate correnti di spunto temporanee (vedere dati tecnici).

- L'attuatore di commutazione è dotato di rilevamento della corrente integrato.

- Per ogni canale è possibile eseguire una misurazione della corrente.

- Commutazione indipendente delle quattro uscite.

- Rilevamento corrente: misurazione della corrente di carico per ciascun canale.

- Valori di soglia per il monitoraggio del carico (ad ,es. segnalazione di guasto carico).

 ,

Dati tecnici:

KNX Medium: TP256

Raccordi

- KNX: Morsetto di collegamento e derivazione

- Carico: morsetti a vite

Relè

- Quantità: 4

- Contatto: 1 x contatto NO (normalmente aperto) ciascuno libero da potenziale, bistabile

Potere di interruzione AC ,230 ,V: 16 ,A / AC1 o 16 ,A / AC3

Potere di commutazione AC ,400 ,V: 10 ,A / AC1 o 10 ,A / AC3

Potere di interruzione

- DC: 16 ,A / 24 ,V

Corrente di inserzione massima: 600 ,A, 150 ,µs, 300 ,A, 600 ,µs

Potenza di collegamento

- Carico resistivo: 3680 ,W

- Carico capacitivo AC ,230 ,V: 16 ,A, max. 200 ,µF

- Lampade a incandescenza: 3680 ,W

- Alogene ad alta tensione: 3680 ,W

- trasformatore avvolto: 2000 ,VA

- Trasformatore Tronic: 2500 ,W

- Lampade fluorescenti, non compensate: 3680 ,VA

- Lampade fluorescenti,
circuito duo: 3680 ,VA

- Lampade fluorescenti, compensate in parallelo: 2500 ,VA

- Lampade ai vapori di mercurio non compensate: 3680 ,W

- Lampade a vapori di mercurio con rifasamento in parallelo: 3680 ,W

Sezione di collegamento: max. 4 ,mm²

Rilevamento corrente: da 0,25 a 16 ,A sinusoidale

Rilevamento corrente: 50/60 ,Hz

 ,

Note:

- Montaggio su guida DIN.

- Omologazione VDE secondo EN ,60669-1, EN ,60669-2-1.

 ,

Contenuto della confezione:

- Morsetto di collegamento e derivazione per KNX incluso nella fornitura.

 ,

Dimensioni:

Unità di divisione (TE): 4

 ,

Marca: Gira

N. d'ordine 1045 00 REG
