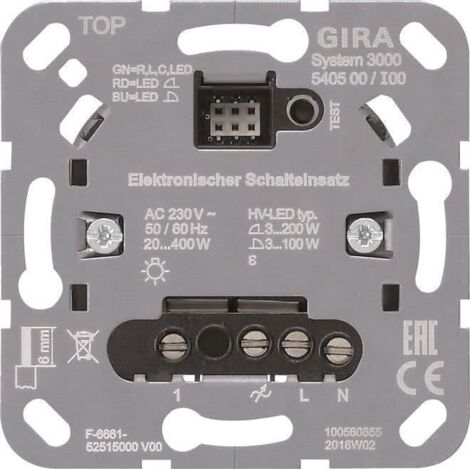

Gira S3000 elektr. Inserto interruttore [540500], 5405 00

Gira S3000 elektr. Inserto interruttore [540500], 5405 00

• Produttore: GIRA
• Cod. art.: 5405 00

Gira S3000 interruttore elettrico. Modulo [540500], 5405 00

S3000 inserto interruttore elettr. [540500]

System 3000 Inserto interruttore elettronico

Gira System 3000

 ,

Caratteristiche:

- Possibilità di collegamento di apparecchi derivati.

- Controllo di attuatori termici in combinazione con un elemento di comando per termostato ambiente.

- Accensione a salvaguardia della lampada.

- Protezione elettronica da cortocircuito.

- Protezione elettronica contro le sovratemperature.

- Funzionamento con e senza collegamento del conduttore neutro.

Funzionamento con conduttore neutro

- Commutazione di lampade a incandescenza, lampade alogene ad alta tensione, trasformatori elettronici o induttivi con lampade alogene o LED, lampade a LED ad alta tensione o fluorescenti compatte commutabili o dimmerabili.

- L'apparecchio è alimentato tramite conduttore di fase e conduttore neutro, pertanto non avviene alcun taglio di fase ascendente o discendente.

Funzionamento senza conduttore neutro

- Commutazione di lampade a incandescenza, lampade alogene ad alta tensione, trasformatori elettronici o induttivi con lampade alogene o a LED, lampade a LED ad alta tensione o fluorescenti compatte dimmerabili.

- L'apparecchio si alimenta tramite il conduttore di fase e il carico collegato e funziona quindi secondo il principio del taglio di fase ascendente o discendente.

- Regolazione automatica o manuale del principio di dimmerazione idoneo al carico (a taglio di fase ascendente o discendente).

- Indicazione della modalità di funzionamento impostata tramite LED.

Combinazione con elemento di comando RF a 1 modulo / 2 moduli per KNX

- Canale attuatore di commutazione a 1 via o attuatore di riscaldamento a 1 via.

- Canale sensore singolo o doppio.

- Possibilità di controllo locale dell'inserto System 3000.

- Possibilità di comando radio di altri apparecchi per KNX come sensore.

- Rilevamento della temperatura: assicurarsi che i carichi collegati non superino 40 W.

- Selezione delle funzioni del meccanismo per la commutazione:

Funzionamento NO/NC, funzione vano scale con preavviso di spegnimento, funzione scenario (16 scenari), funzione di blocco, ritardi temporali.

Ingresso derivato utilizzabile come punto di comando supplementare per il meccanismo System 3000 o per il controllo radio di altri apparecchi per KNX come sensore.

- Selezione delle funzioni dell'inserto per termostato ambiente:

Comando di attuatori a 230 ,V, modalità riscaldamento, raffrescamento, riscaldamento e raffrescamento, commutazione della modalità di riscaldamento o raffrescamento tramite oggetto di comunicazione o ingresso per derivatore. Regolatore PWM e a 2 punti, impostazione del valore nominale assoluta e relativa, controllo del fabbisogno termico incl. cascata, funzione di protezione valvola.

Monitoraggio ciclico della temperatura del pavimento, modalità di servizio per uscita valvola, funzione antigelo (automatica o tramite oggetto di comunicazione), taratura del sensore di temperatura, funzione boost, compensazione estiva e invernale, funzione scenari (16 scenari).

Ingresso per derivatore utilizzabile come punto di comando supplementare per l'inserto System 3000 o per il radiocomando di altri apparecchi per KNX come sensore. In alternativa, l'ingresso per derivatore può essere parametrizzato per la commutazione tra modalità di riscaldamento e raffrescamento.

- Assicurarsi che i carichi collegati non superino 40 W quando il meccanismo di commutazione elettronico funge da regolatore della temperatura ambiente.

- Lampada LED HV dimmerabile necessaria.

 ,

 ,

Dati tecnici:

Tensione nominale: AC ,230 ,V, 50/60 ,Hz

Stand-by: da 0,1 a 0,5 ,W

Potenza allacciata a 25 ,°C

- Lampade LED ad alta tensione, dimmerabili
(taglio di fase ascendente): tip. da 3 a 100 ,W

- Lampade LED ad alta tensione, dimmerabili
(a taglio di fase ascendente): tip. da 3 a 200 ,W

- Lampada fluorescente compatta: tip. da 3 a 100 ,W

- Lampade a incandescenza: da 20 a 400 ,W

- Alogene ad alta tensione: da 20 a 400 ,W

- Trasformatori Tronic: da 20 a 400 ,W

- trasformatore elettronico con LED a bassa tensione: tip. da 20 a 100 ,W

- trasformatore avvolto: da 20 a 400 ,VA

- trasformatore avvolto con LED a bassa tensione: tip. da 20 a 100 ,VA

Attuatori termici: max. 10

Lunghezza del cavo

- Carico: max. 100 ,m

- Punto di comando secondario: max. 100 ,m

Profondità di montaggio: 24 ,mm

Montaggio: in scatola per apparecchi secondo DIN 49073

Temperatura ambiente: -5 ,°C fino a +45 ,°C

 ,

Note:

- In caso di funzionamento senza conduttore neutro, il carico minimo per lampade a incandescenza, alogene ad alta tensione, trasformatori Tronic e trasformatori avvolti aumenta a 50 ,W.

- In caso di temperatura ambiente superiore a 25 ,°C, il carico collegato deve essere ridotto.

 ,

Marca: Gira

N. d'ordine 5405 00
