Gira Sens. a pulsante 4.55 Comfort 1f OneKNX [504100], 5041 00

Gira Sens. a pulsante 4.55 Comfort 1f OneKNX [504100], 5041 00

• Produttore: GIRA
• Cod. art.: 5041 00

Gira Tastsens.4.55 Comfort 1f OneKNX [504100], 5041 00

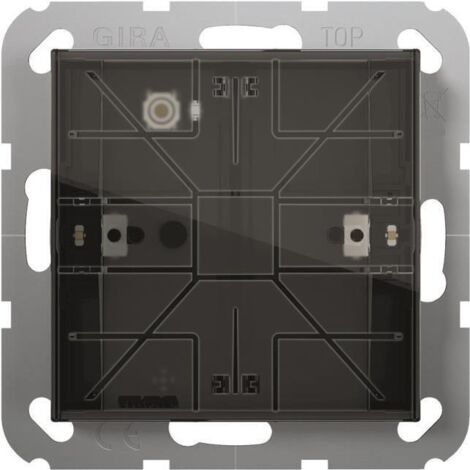

Sensore a pulsante 4.55 Comfort 1f OneKNX [504100]

Sensore a pulsante 4.55 Comfort a 1 punto per Gira One e KNX
con bilanciere per messa in servizio

Gira One e KNX

 ,

Caratteristiche:

Funzione nel sistema Gira One

- Sensore a pulsante 4.55 Komfort per il comando di utenze Gira One.

- Sensore di temperatura integrato per la misurazione della temperatura ambiente.

- Sensore di umidità integrato per la misurazione dell'umidità dell'aria ambiente.

- Ingresso per sonda remota esterna per la misurazione della temperatura a pavimento.

- Sensore a pulsante 4.55 Komfort combinabile nel Gira System 55.

- Messa in servizio dei sensori a pulsante a partire dall'indice 00 con Gira Projekt Assistent (GPA) versione 5.1.

Funzioni di comando

- Commutazione di utenze, come ad es. luce, presa o pompa.

- Regolazione dell'intensità luminosa.

- Comando di utenze oscuranti e di ventilazione (veneziane, avvolgibili, finestre da tetto, cupole da tetto e tende da sole).

- Comodo controllo di gruppo di utenze di commutazione, regolazione luce, ombreggiamento e ventilazione.

- Richiamo di varianti di scenari.

- Utilizzo come pulsante luce scale per l'attivazione della funzione luce scale con utenze di commutazione e regolazione dell'intensità.

- Funzione di pulsante di chiamata di piano insieme al Gira G1

- Controllo di dispositivi audio Sonos.

- Controllo di carichi Hue.

- Controllo di carichi eNet.

- Funzione come apriporta o apricancello per garage.

- Funzione Boost.

Concetto di comando montaggio orizzontale (comando tramite il tasto sinistro / destro)

- Funzione di commutazione: tasto sinistro: commutare, tasto destro: commutare

- Funzione di regolazione della luminosità a pressione breve: tasto sinistro: commutazione, tasto destro: commutazione

- Funzione di regolazione della luminosità con azionamento prolungato: tasto sinistro: più scuro, tasto destro: più chiaro

- Funzione di ombreggiamento:
tasto sinistro: abbassa, tasto destro: alza

- Funzione scenario: tasto sinistro: variante scenario 2, tasto destro: variante scenario 1

- Funzione luce scale: tasto sinistro / destro: accensione

- Funzione porta garage: tasto sinistro / destro: impulso / fronte di salita

- Funzione apriporta: tasto sinistro / destro: impulso / fronte di salita

- Controllo audio Sonos: tasto sinistro: Play Preferito 1, tasto destro: Play / Pausa

- Chiamata al piano (G1): : tasto sinistro / destro: attivazione chiamata al piano

- Boost: tasto sinistro: commutare, tasto destro: commutare

Concetto di comando installazione verticale (comando tramite tasto su / giù)

- Funzione di commutazione: tasto superiore: commutazione, tasto inferiore: commutazione

- Funzione di dimmerazione azionamento breve: tasto in alto: commuta, tasto in basso: commuta

- Funzione di regolazione pressione prolungata: tasto in alto: più luminoso, tasto in basso: più scuro

- Funzione di ombreggiamento: tasto in alto: salita, tasto in basso: discesa

- Funzione scenario: tasto in alto: variante di scenario 1, tasto in basso: variante di scenario 2

- Funzione luce scale: tasto su / giù: accensione

- Funzione porta garage: tasto su / giù: impulso / fronte di salita

- Funzione apriporta: tasto su / giù: impulso / fronte di salita

- Controllo audio Sonos: tasto in alto: Play / Pause, tasto in basso: Play preferito 1

- Boost: tasto superiore: commutazione, tasto inferiore: commutazione

Temperatura ambiente

- Calibrazione della temperatura per il sensore di temperatura integrato.

Display a LED

- Luminosità del LED di stato regolabile in cinque livelli e "Off".

- Colore del LED di stato (rosso, verde, blu, giallo, ciano, arancione, viola o bianco) impostabile.

- Selezione della funzione del LED di stato impostabile in base alla funzione del bilanciere: sempre SPENTO, sempre ACCESO, indicatore di azionamento o indicatore di stato

Funzione nel sistema Gira KNX

- Sensore a pulsante con accoppiatore bus integrato e possibilità di collegare una sonda remota cablata.

- Sensore di temperatura integrato.

- Il sensore a pulsante deve essere completato con set di bilancieri da ordinare separatamente. Sono disponibili tre varianti di set di bilancieri: set di bilancieri senza possibilità di etichettatura, con campo per diciture o bilancieri personalizzati con incisione laser.

- Il sensore a pulsante può essere installato in orizzontale (posizione di montaggio "normale") o in verticale (posizione di montaggio "ruotato di -90°").

- Funzione basculante o a pulsante impostabile per ciascuna superficie di comando.

- Feedback tattile alla pressione del tasto.

- Funzioni: commutazione, regolazione della luminosità e della temperatura di colore, controllo del colore, tapparelle, trasmettitore di valori, punto di derivazione per scenari, funzionamento a 2 canali e punto di derivazione regolatore.

- Commutazione: reazione alla pressione e/o al rilascio, accensione, spegnimento, commutazione.

- Regolazione della luminosità e della temperatura di colore: tempi per azionamento breve e prolungato, regolazione a diversi livelli, ripetizione del telegramma in caso di azionamento prolungato, invio di un telegramma di stop al termine dell'azionamento.

- Controllo del colore: tipo di controllo del colore, spazio colore e valori cromatici sono regolabili. Sono regolabili il comando alla pressione, l'intervallo tra la commutazione e la sequenza colori / la regolazione della luminosità, il valore iniziale e l'ampiezza del passo di regolazione, nonché la ripetizione del telegramma in caso di azionamento prolungato.

- Veneziana: il comando alla pressione e il concetto di comando sono impostabili. Il concetto di comando può essere adeguato nei tempi di azionamento breve e prolungato e regolazione delle lamelle.

- Trasmettitore di valori: la modalità di funzionamento (trasmettitore di valori a 1 byte, 2 byte, 3 byte o 6 byte) e il valore sono regolabili.

- Dispositivo secondario di scenario: il funzionamento (senza o con funzione di memorizzazione) e il numero dello scenario sono impostabili.

- Comando a 2 canali: premendo un tasto è possibile inviare fino a due telegrammi sul bus KNX. Il concetto di comando può essere impostato e il tempo per l'azionamento breve e prolungato può essere adeguato. Il funzionamento dei canali è impostabile separatamente.

- Dispositivo secondario di regolazione: il funzionamento (commutazione modalità operativa, commutazione forzata modalità operativa, funzione presenza e spostamento del valore nominale) è impostabile.

- Funzione di blocco per bloccare singoli tasti o basculanti.

Caratteristiche del dispositivo secondario di regolazione

- Il dispositivo secondario di regolazione è parametrizzabile come funzione di un tasto basculante o a pulsante. Comando di un regolatore di temperatura ambiente (modalità di funzionamento, funzione presenza e spostamento del valore nominale).

- Valutazione dello stato del regolatore tramite il LED di stato.

- Misurazione della temperatura attivabile. Misurazione della temperatura ambiente con sonda interna o, in opzione, tramite calcolo del valore di misura della temperatura misurata internamente con una temperatura esterna.

Funzioni del LED di stato

- La selezione delle funzioni avviene per ciascun LED di stato. Sono parametrizzabili le seguenti funzioni: sempre OFF, sempre ON, indicazione di azionamento, conferma del telegramma, visualizzazione dello stato, comando tramite oggetto LED separato, visualizzazione della modalità di funzionamento, visualizzazione dello stato del regolatore, visualizzazione dello stato di presenza e visualizzazione dello scostamento del setpoint.

- Il colore è parametrizzabile. La selezione del colore avviene congiuntamente per tutti i LED di stato o separatamente per ciascun LED di stato dell'apparecchio. I LED di stato possono illuminarsi a scelta in rosso, verde, blu, giallo, ciano, arancione, viola o bianco.

- La luminosità del LED di stato è regolabile su sei livelli. Con l'attenuazione notturna è possibile ridurre la luminosità del LED di stato durante le ore notturne tramite oggetto di comunicazione.

- Inoltre, per ogni LED di stato è possibile abilitare una funzione sovrapposta, consentendo di impostare un colore e un tipo di visualizzazione diversi.

- Segnalazione di allarme LED: tutti i LED del sensore a pulsante possono lampeggiare contemporaneamente in rosso in caso di segnalazione di allarme.

- Illuminazione di orientamento a LED: per l'orientamento, tutti i LED possono essere permanentemente spenti o accesi, indicare lo stato di un oggetto di comunicazione separato (ON, OFF, lampeggiante) oppure accendersi alla pressione di un tasto qualsiasi e spegnersi automaticamente dopo un tempo di ritardo.

Funzioni generali

- Funzione di blocco per bloccare singoli tasti o basculanti.

- Funzione scenari: memorizzazione interna fino a otto scenari con otto canali di uscita.

- Misurazione della temperatura: misurazioni della temperatura ambiente mediante sensore interno, sensore cablato, sensore interno e cablato oppure sensore interno ed esterno.

- Caratteristiche dell'unità di estensione del regolatore

 ,

 ,

Dati tecnici:

KNX Medium: TP256

Connessione KNX: Morsetto di collegamento e derivazione

Classe di protezione: III

Profondità di montaggio: 13,8 ,mm

Superficie tasti: 55 ,x ,55 ,mm

Temperatura ambiente: -5 ,°C fino a +45 ,°C

 ,

Contenuto della confezione:

- Morsetto di collegamento e derivazione per KNX incluso nella fornitura.

- Anello di supporto con viti compreso nella fornitura.

- Il sensore a pulsante viene fornito con un bilanciere di messa in servizio neutro. Il set di bilancieri adatto alla serie di interruttori deve essere ordinato separatamente.

 ,

Marca: Gira

N. d'ordine 5041 00
