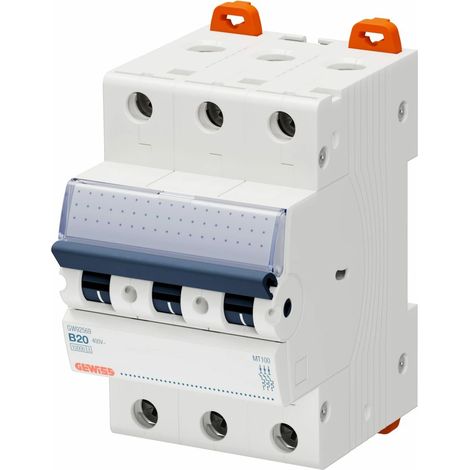

Gewiss INTERRUTTORE AUTOMATICO MAGNETOTERMICO - MT 100 - 3P CURVA B 20A - 3 MODULI, GW92569

Gewiss INTERRUTTORE AUTOMATICO MAGNETOTERMICO - MT 100 - 3P CURVA B 20A - 3 MODULI, GW92569

• N. poli: 3P
• N. TE EN 50022: 3
• Corrente nominale: 20 A
• Caratteristica: B
• Tensione nominale: 230-400 V
• Norma: IEC EN 60898-1
• Frequenza nominale (Hz): 50/60 Hz
• Potere di interruzione EN 60898 230V (Icn): 10000 A
• Potere di interruzione EN 60898 400V (Icn): 10000 A
• Potere di interruzione secondo EN 60898 (Ics): 0,75 x Icn
• Potere di interruzione EN 60947-2 230V (Icu): 25 kA
• Potere di interruzione EN 60947-2 400V (Icu): 15 kA
• Potere di interruzione EN 60947-2 (Ics): 50% Icu
• Tensione di isolamento (Ui): 500 V
• Resistenza alla tensione d',urto nominale (Uimp): 4 kV
• Tensione di esercizio min.: 12V ac/dc
• Max. tensione di esercizio: 440V AC / 220V DC
• Durata elettrica: 10.000
• Durata meccanica: 20.000
• Sezione di collegamento conduttore rigido: <,=1x35 - <,=2x16 - <,=1x16+2x10 mm²
• Sezione di collegamento conduttore flessibile: <,=1x35 - <,=2x16 - <,=1x16+2x10 mm²
• Coppia di serraggio: 2 Nm
• Temperatura di esercizio: -25 +60 °C
• Temperatura di stoccaggio: 40 +70 °C
• Electrocod: 1411

• Produttore: Gewiss
• Codice articolo: GW92569
• N. poli: 3P
• N. TE EN 50022: 3
• Corrente nominale: 20 A
• Caratteristica: B
• Tensione nominale: 230-400 V
• Norma: IEC EN 60898-1
• Frequenza nominale (Hz): 50/60 Hz
• Potere di interruzione EN 60898 230V (Icn): 10000 A
• Potere di interruzione EN 60898 400V (Icn): 10000 A
• Potere di interruzione secondo EN 60898 (Ics): 0,75 x Icn
• Potere di interruzione EN 60947-2 230V (Icu): 25 kA
• Potere di interruzione EN 60947-2 400V (Icu): 15 kA

Serie: Serie 90 MCB. Interruttore automatico

La serie 90 MCB è adatta alla protezione contro sovraccarichi e cortocircuiti nel settore residenziale, terziario e industriale. La serie è composta da MTC, interruttori magnetotermici compatti (da 2 a 32A, curva B e C e potere di interruzione fino a 10kA), MT, interruttori magnetotermici da 1 a 63A, curva con B, C e D e potere di interruzione fino a 25kA), MTHP, interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curva C e D e potere di interruzione fino a 25kA).

Vantaggi

Ingombro ridotto

I compatti MCCB proteggono 2 poli per modulo e riducono lo spazio fino al 50%. Ciò consente anche l'installazione di involucri più piccoli, permettendo a sua volta un risparmio sui costi.

Massima sicurezza

Per un fissaggio il più sicuro possibile e per proteggere dal possibile contatto con parti sotto tensione, i morsetti sono dotati di un inserto isolante protettivo e scorrevole. Inoltre, il doppio gancio DIN garantisce un fissaggio più stabile e facilita i lavori di manutenzione.

Gestione semplificata degli accessori

Gli interruttori di protezione della serie 90 MCB si integrano perfettamente nella serie 90 degli ausiliari elettrici, consentendo così una gestione semplificata e ottimizzata degli accessori.
