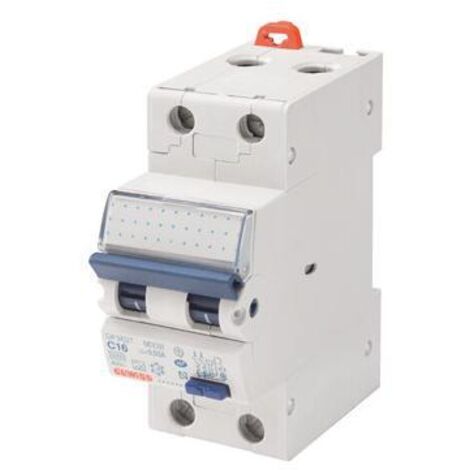

Gewiss INTERRUTTORE MAGNETOTERMICO DIFFERENZIALE COMPATTO - MDC 100 - 2P CURVA B 16A TIPO A Idn=0,03A - 2 MODULI, GW95327

Gewiss INTERRUTTORE MAGNETOTERMICO DIFFERENZIALE COMPATTO - MDC 100 - 2P CURVA B 16A TIPO A Idn=0,03A - 2 MODULI, GW95327

• N. poli: 2P
• N. TE EN 50022: 2
• Corrente nominale: 16 A
• Corrente differenziale nominale: 30 mA
• Tipo: A
• Caratteristica: B
• Tensione nominale (EN/IEC 61009-1, 61009-2-1): 230/240 V
• Classe di limitazione dell',energia: 3
• Norma: IEC/EN 61009-1, IEC/EN 61009-2-1
• Frequenza nominale (Hz): 50/60 Hz
• Potere di interruzione EN 61009-1 230V (Icn): 10000 A
• Potere di interruzione EN 61009-1 (Ics): 0,75 x Icn
• Potere di interruzione EN 60947-2 230V (Icu): 15 kA
• Potere di interruzione EN 60947-2 (Ics): 50% Icu
• Tensione di isolamento (Ui): 500 V
• Resistenza agli impulsi di corrente (8/20 µs): 250 A
• Resistenza alla tensione d',urto nominale (Uimp): 4 kV
• Categoria di sovratensione: III
• Durata elettrica: 10.000
• Durata meccanica: 20.000
• Sezione di collegamento conduttore rigido: <,=1x35 - <,=2x16 - <,=1x16+2x10 mm²
• Sezione di collegamento conduttore flessibile: <,=1x35 - <,=2x16 - <,=1x16+2x10 mm²
• Doppio collegamento: SÌ (solo in basso)
• Coppia di serraggio: 2 Nm
• Temperatura di esercizio: 25 +60° C (Derating In T>,30° C)
• Temperatura di stoccaggio: 40 +70 °C
• Compatibilità con interruttori ausiliari elettrici: Ja
• Compatibilità con ReStart: Ja
• Posizione di montaggio: Ciascuno

• Produttore: Gewiss
• Codice articolo: GW95327
• N. poli: 2P
• N. TE EN 50022: 2
• Corrente nominale: 16 A
• Corrente differenziale nominale: 30 mA
• Tipo: A
• Caratteristica: B
• Tensione nominale (EN/IEC 61009-1, 61009-2-1): 230/240 V
• Classe di limitazione dell',energia: 3
• Norma: IEC/EN 61009-1, IEC/EN 61009-2-1
• Frequenza nominale (Hz): 50/60 Hz
• Potere di interruzione EN 61009-1 230V (Icn): 10000 A
• Potere di interruzione EN 61009-1 (Ics): 0,75 x Icn

Serie: 90 RCD. Interruttori differenziali

La serie 90 RCD soddisfa tutti i requisiti di protezione differenziale per qualsiasi campo di applicazione. La gamma comprende: MDC – interruttori magnetotermici differenziali compatti (da 6 a 32 A, curve B e C, fino a 10 kA e lΔn da 30 e 300 mA di tipo AC, A, A[IR], A[S] e F), BD e BDHP – interruttori differenziali per interruttori magnetotermici MT e MTHP (lΔn da 10 mA a 3 A di tipo AC, A, A[IR], A[S] e A regolabile), IDP – interruttori differenziali puri (fino a 125 A, lΔn da 10 a 500 mA di tipo AC, A, A[IR], A[S], F e B).

Vantaggi

Un interruttore di protezione per ogni esigenza

La serie 90 RCD soddisfa tutti i requisiti di protezione contro i guasti verso terra negli impianti elettrici con diversi tipi di corrente, da sinusoidale (tipo AC) e pulsante unidirezionale (tipo A), attraverso frequenza variabile (tipo F) fino a componenti continue (tipo B).

Garantire la continuità

La serie 90 RCD comprende anche versioni IR ad elevata immunità ai disturbi, caratterizzate da un'alta resistenza allo scatto intempestivo dovuto a picchi di tensione. Queste versioni sono particolarmente adatte per impianti in cui la continuità di servizio è fondamentale.

Massima protezione con ingombro minimo

Grazie all'utilizzo di interruttori differenziali compatti MDC, il numero di moduli installati viene ridotto, consentendo l'installazione di involucri più piccoli e quindi più economici.
