Fanton 74324 Quadro Distribuzione Ulisse 4 Prese 2P+T 16A 220V IP65 con Cavo 2m Protezioni Integrate colore Blu

Il Fanton Quadro Ulisse ASC IP65 74329 è un quadro di distribuzione elettrica industriale con 4 prese CEE 2P+T 16A 220V e cavo da 2 metri incluso, disponibile nella sezione Quadri Elettrici di Yeppon, dove puoi confrontarlo con altri modelli della stessa categoria.

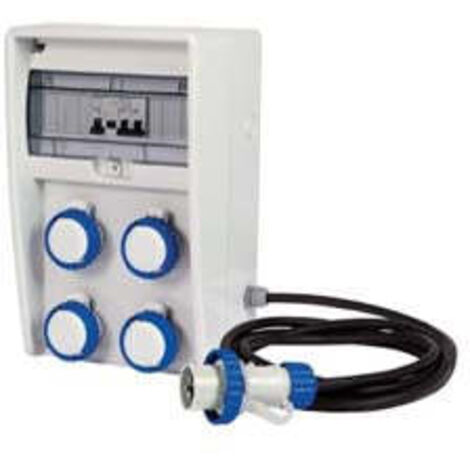

Fanton Quadro Ulisse ASC — Quadro di Distribuzione Elettrica IP65 con 4 Prese CEE

Design e materiali

Il Quadro Ulisse ASC di Fanton è realizzato in materiale termoplastico grigio chiaro (RAL7035), una scelta costruttiva che garantisce resistenza meccanica e stabilità anche in condizioni ambientali variabili. Il materiale è indeformabile alle escursioni termiche, autoestinguente e resistente ai raggi UV, caratteristiche che lo rendono adatto allimpiego in cantiere, in ambienti industriali e in spazi esposti alle intemperie.

Le dimensioni del quadro sono 25 cm di larghezza, 40,3 cm di altezza e 17,7 cm di profondità, una struttura compatta che consente un posizionamento agevole anche in spazi con ingombro limitato. Il peso del prodotto è di 3,5 kg, una misura che ne facilita il trasporto e il riposizionamento in base alle esigenze del cantiere o dellimpianto.

La costruzione è progettata per garantire il grado di protezione IP65, che assicura la tenuta stagna contro la polvere e i getti dacqua provenienti da qualsiasi direzione. Questo livello di protezione è certificato anche per le 4 prese CEE integrate, classificate IP67, ovvero resistenti allimmersione temporanea in acqua fino a 1 metro di profondità. La spina di alimentazione è anchessa del tipo 2P+T 16A con grado IP67, garantendo continuità nella protezione lungo tutta la catena di collegamento.

Il colore grigio chiaro RAL7035 è lo standard industriale per i quadri elettrici, favorisce la visibilità in ambienti di lavoro e si integra facilmente con altri componenti dellimpianto. La qualità costruttiva del guscio termoplastico assicura che il quadro mantenga le proprie caratteristiche nel tempo, anche in presenza di agenti chimici leggeri, umidità e variazioni di temperatura tipiche dei cantieri edili o degli ambienti produttivi allaperto.

Prestazioni e funzionalità

Il Quadro Ulisse ASC con codice 74329 è classificato come armadio distributore terminale conforme alla normativa CEI EN 61439-4 (EN 61439-4), lo standard di riferimento per i quadri di distribuzione mobili destinati ai cantieri. Questa conformità garantisce che il prodotto rispetti i requisiti di sicurezza elettrica previsti per luso professionale in ambienti di lavoro.

La corrente nominale è di 16 A, con una potenza allacciata di 3 kVA, valori adeguati per alimentare attrezzature elettriche da cantiere come trapani, smerigliatrici, compressori e altri utensili professionali. Le 4 prese CEE 2P+T 16A 220V con grado IP67 permettono di collegare simultaneamente più dispositivi, riducendo la necessità di ciabatte o adattatori aggiuntivi.

Il sistema di protezione integrato è composto da un interruttore magnetotermico bipolare da 16A curva C, che protegge limpianto dai sovraccarichi e dai cortocircuiti, e da un interruttore differenziale bipolare da 25A con sensibilità di 30 mA in classe AC, che interviene in caso di dispersione di corrente verso terra, proteggendo le persone dal rischio di folgorazione. La combinazione di queste due protezioni copre sia i guasti di natura elettrica sia i rischi per la sicurezza degli operatori.

Il cavo di alimentazione incluso è di tipo H07RN-F 3x2,5 mm², una sezione adeguata per la corrente nominale di 16A, con guaina in gomma resistente agli agenti meccanici e atmosferici. La lunghezza di 2 metri consente un collegamento diretto alla rete senza necessità di prolunghe nella maggior parte delle configurazioni standard. La spina di ingresso è 2P+T 16A 200-250V 6h IP67, compatibile con le prese industriali CEE standard presenti nei cantieri e negli impianti industriali.

Esperienza duso e vantaggi

Nella pratica quotidiana di un cantiere o di uninstallazione industriale, il Quadro Ulisse ASC si distingue per la capacità di centralizzare la distribuzione dellenergia elettrica in un unico punto protetto e certificato. Avere 4 prese CEE 16A 220V disponibili contemporaneamente significa poter alimentare più utensili o macchine senza dover ricorrere a soluzioni improvvisate, riducendo i rischi legati a connessioni non protette.

Il grado di protezione IP65 del quadro e IP67 delle prese garantisce che lapparecchio possa operare anche in condizioni di pioggia, polvere intensa o umidità elevata, scenari comuni nei cantieri edili allaperto. Questa caratteristica elimina la necessità di riporre o coprire il quadro a ogni cambio di condizioni meteorologiche, con un risparmio concreto di tempo durante la giornata lavorativa.

La presenza dellinterruttore differenziale da 25A con soglia di intervento a 30 mA rappresenta una protezione attiva per gli operatori: in caso di guasto o contatto accidentale con parti in tensione, il dispositivo interrompe il circuito in pochi millisecondi, ben al di sotto della soglia di pericolosità per il corpo umano. Linterruttore magnetotermico da 16A curva C, invece, protegge il cablaggio e le apparecchiature collegate da eventuali sovraccarichi prolungati o cortocircuiti improvvisi.

Il cavo H07RN-F da 2 metri incluso nella fornitura consente di collegare immediatamente il quadro alla rete senza acquisti aggiuntivi. La robustezza della guaina in gomma del cavo lo rende adatto a essere posato a terra in ambienti di lavoro senza rischi di danneggiamento per calpestio o attrito. Il peso complessivo di 3,5 kg e le dimensioni contenute (25 x 40,3 x 17,7 cm) facilitano il trasporto da un punto allaltro del cantiere, rendendo questo quadro una soluzione pratica per chi lavora su più postazioni nel corso della stessa giornata.

La conformità alla normativa EN 61439-4 assicura che il prodotto sia stato progettato e testato secondo criteri rigorosi, offrendo una base affidabile per le verifiche di sicurezza richieste nei contesti professionali e nei collaudi di impianto.
