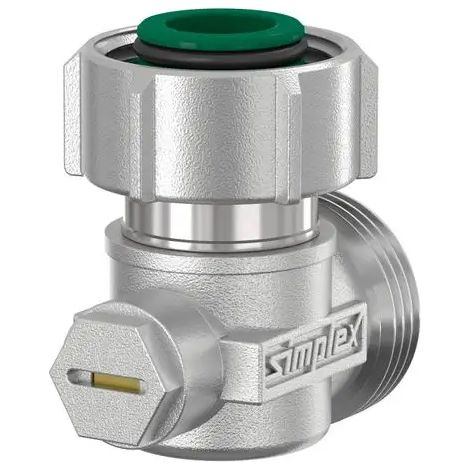

Flamco rubinetto a sfera singolo EXCL. Angolo E2/AG G3/4i x G3/4a MS nichelato con cono, F10021

Flamco rubinetto a sfera singolo EXCL. Angolo E2/AG G3/4i x G3/4a MS nichelato con cono, F10021

• Gruppo Etim: Valvole di intercettazione/Valvole/Regolatori
• Classe Etim: Valvola a sfera
• Marca: COMAP
• Tipo di prodotto: Two pipes
• Materiale dell',alloggiamento: Ottone
• Qualità del materiale: CuZn40Pb2 (CW617N)
• Protezione superficiale alloggiamento: nichelato
• Materiale guarnizione a sfera: Politetrafluoroetilene (PTFE)
• Materiale sfera: Ottone
• Protezione della superficie Sfera: cromato
• Materiale mandrino: Ottone
• Materiale della tenuta primaria del mandrino: Gomma etilene-propilene-diene (EPDM)
• Materiale guarnizione secondaria del mandrino: Gomma etilene-propilene-diene (EPDM)
• Diametro nominale attacco 1: 3/4 di pollice (20)
• Attacco 1: Filetto esterno cilindrico BSPP (ISO 228-1)
• Con attacco a innesto 1: No
• Diametro nominale attacco 2: 3/4 di pollice (20)
• Attacco 2: Filettatura interna cilindrica (BSPP)
• Con raccordo a manicotto 2: No
• Guarnizione: Gomma etilene-propilene-diene (EPDM)
• Con valvola di scarico: No
• Con possibilità di scarico (raccordo): No
• Con valvola di ritegno: No

• Con filtro: No
• Con termometro: No
• Versione: ad angolo retto
• Con guscio isolante: No
• Test FM: No
• Test UL: No
• Marchio di qualità ULC: No
• Test LPCB: No
• A prova di fuoco: No
• Temperatura del fluido (funzionamento continuo): 0 - 110 °C
• Medicalmente pulito: No
• Senza grassi: No
• Comando: Intaglio per vite
• Costruzione alloggiamento: 2 pezzi
• Foro completo: Ja
• Valore Kvs: 2.87
• Lunghezza attacco 1: 21,5 millimetri
• Lunghezza utile raccordo 1: 7 millimetri
• Lunghezza attacco 2: 32.3 Millimetri
• Lunghezza utile attacco 2: 32.3 Millimetri
• Angolo valvola: 90 Gradi
• Misura chiave: 13 millimetri
• Misura chiave dado a risvolto: 30 millimetri

• Modello: Valvola a sfera singola EXCLUSIV con parti coniche e M
• Versione: Angolo
• Attacco D (EK): G 3 ⁄ 4 ", M
• Attacco E: G 3 ⁄ 4 ", F
• A: 47,9
• B: 34
• C: 43,7
• F: 21,5
• I (SW): 13
• J (SW): 30
• K: -
• N: 26

• Temperatura max. di esercizio: 110 °C temperatura continua, 130 °C per breve tempo
• Pressione di esercizio max.: 10 bar
• Fluido di esercizio: acqua di riscaldamento secondo VDI 2035
• Materiali
• Alloggiamento, ghiere: ottone stampato, nichelato
• Parti coniche: Poliammide resistente all'idrolisi
• Sfera: ottone cromato duro
• Guarnizione a sfera: PTFE
• Alberi: Ottone
• Calotta di comando: pressofusione di zinco, nichelata
• Guarnizioni: EPDM

Descrizione

Gruppo di collegamento con intercettazione a sfera per radiatori compatti a valvola, manopola di comando con arresto a scomparsa, con parti coniche per radiatori compatti a valvola con attacco G 3/4" M (Eurocono). Lato tubo con G 3/4" M (Eurocono).

• Dado a risvolto lato radiatore con gioco radiale e assiale per il montaggio senza tensioni dei raccordi sul radiatore
• Raccordi a compressione adatti disponibili!

Tipo	Versione	Attacco	Numero d'ordine
D (EK)	E
EKH EXCLUSIV D2/AG	Passaggio	G 3⁄4", M	1 / 10	F10020
EKH EXCLUSIV E2/AG	Angolo	G 3⁄4", M	1 / 10	F10021
